PLCSIM Advanced是SIEMENS推出的一款高功能仿真器，它的顯著特點是除了可以仿真一般的PLC邏輯控制程序外還可以仿真通信，功能還是比較強大的。下圖是PLCSIM Advanced和PLCSIM的功能比較。

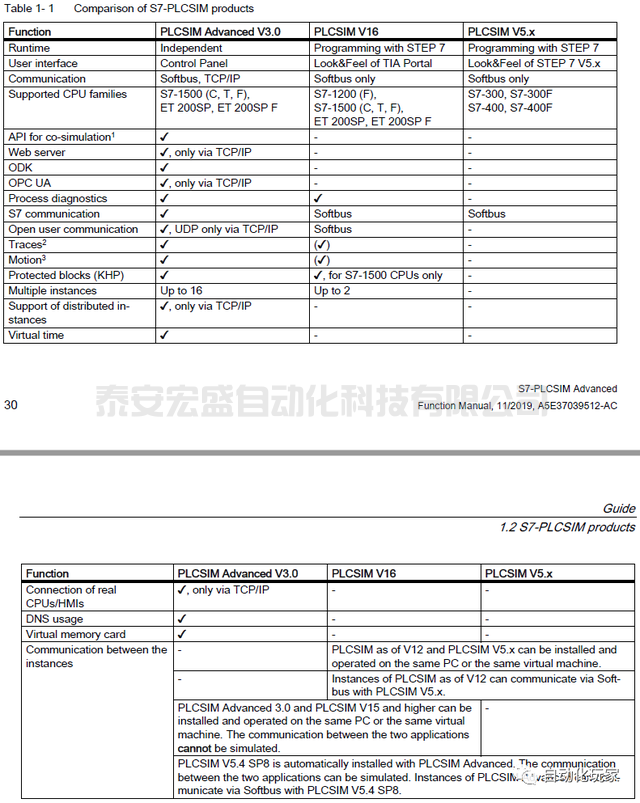

圖1 PLCSIM ADV和PLCSIM功能比較
1.PLCSIM-Advanced安裝

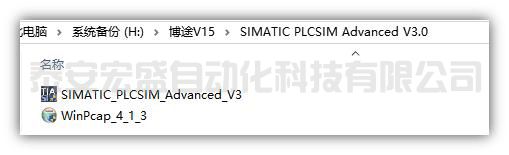

關注微信公眾號并發送plcsim即可獲取該軟件
圖表 1 PLCSIM Advanced軟件
PLCSIM-Advanced的安裝也比較簡單，基本上是一路NEXT即可，但是主要的是PLCSIM-Advanced會依賴WinPcap軟件，所以大家可以提前安裝好WinPcap，即使不提前安裝，安裝過程中也會提示你安裝的。

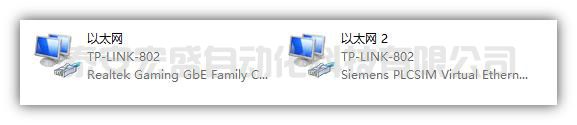

安裝完成后，電腦中會額外多出一個虛擬網卡，名稱為Siemens PLCSIM Virtual Ethernet Adapter，如下圖：
圖2 網卡列表2.PLCSIM-Advanced使用
安裝完成后，桌面上會多出一個圖標，即S7-PLCSIM Advanced V3.0，如下圖所示：
3 PLCSIM Advanced圖標
該軟件的使用可以按照下方的步驟執行和確定，一定要記住以下需要注意的地方，否則一個很小的問題，可能會讓你浪費半天的時間，這樣就得不償失了。

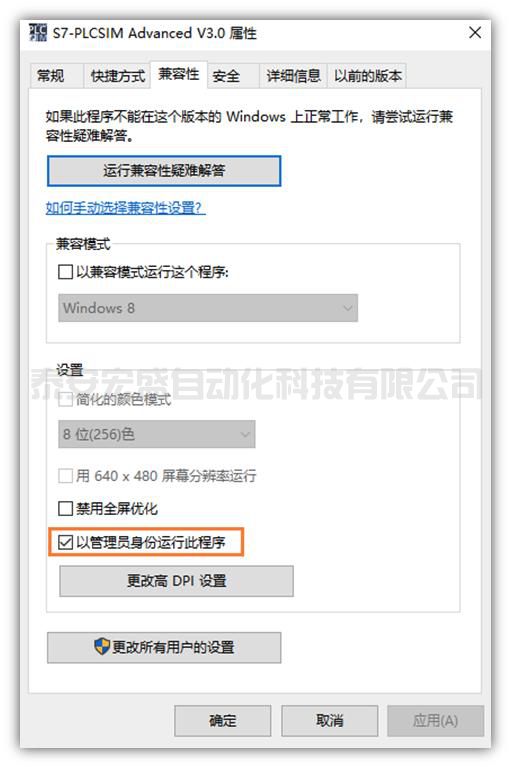

（1）軟件要以管理員權限運行：可以直接每次右擊，以管理員權限運行，如果想一勞永逸，可以點擊圖標，右擊屬性，在兼容性中，將以管理員身份運行此程序的選項勾選。
圖4 設置管理員權限運行
（2）將本地網卡及虛擬網卡的IP地址獲取設置為自動獲取。

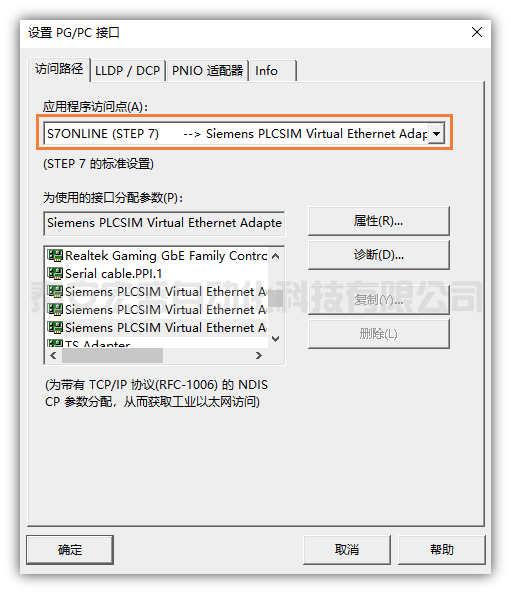

（3）設置PG/PC接口：
通過控制面板，打開設置PG/PC接口界面，按照下圖所示設置應用程序訪問點：
圖5 設置PG/PC接口

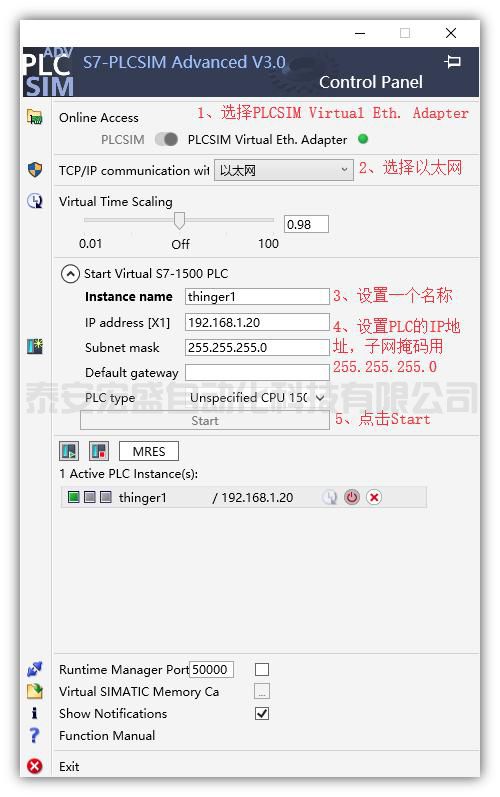

（4）打開PLCSIM-Advanced，依次按照步驟進行設置：
圖6 設置PLCSIM-Advanced
（5）使用博圖創建一個簡單項目，一定要選擇1500PLC，PLCSIM-Advanced只支持1500PLC，但是對學習通信來說，沒什么影響。

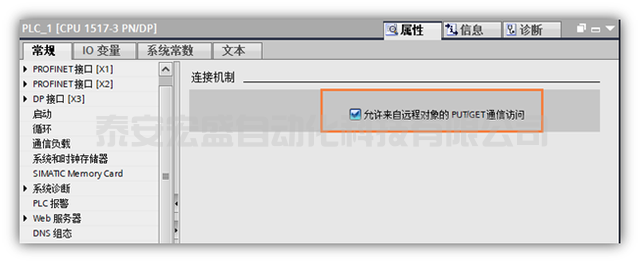

（6）勾選允許Put/Get訪問：
圖7 設置允許PUT GET訪問

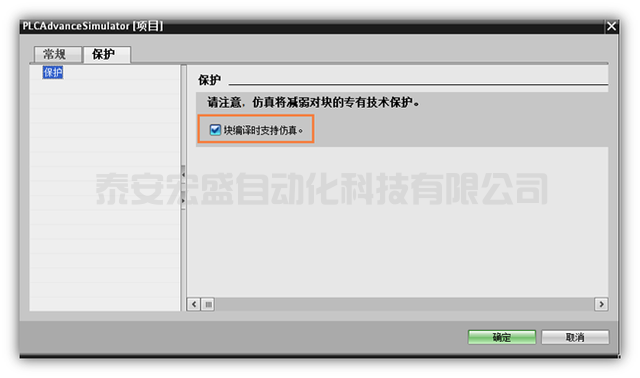

（7）點擊項目，右擊屬性，將保護中的塊編譯時支持仿真選項勾選：
8 設置塊編譯支持仿真

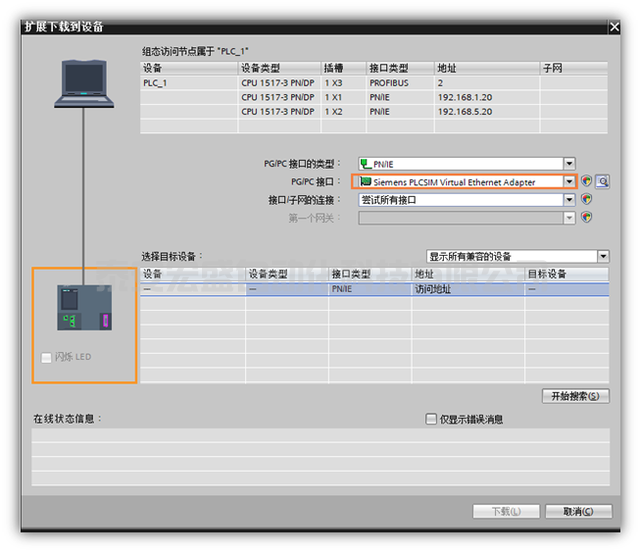

（8）下載PLC程序時，將PG/PC接口設置成Siemens PLCSIM Virtual Ethernet Adapter。
圖9 選擇PG/PC接口

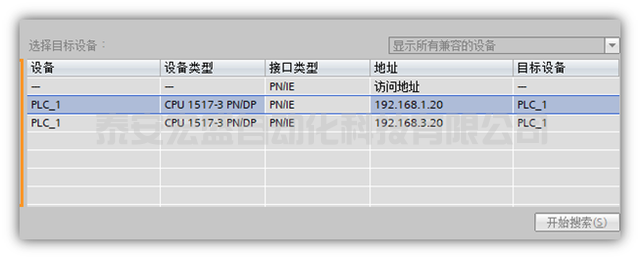

（9）選擇顯示所有兼容的設備，點擊開始搜索，搜索到之后，點擊下載即可。
圖10 搜索設備下載
