零線排上的互感器能起到什么作用

作者:小編 時間:2022-12-12 14:29:31 點擊:

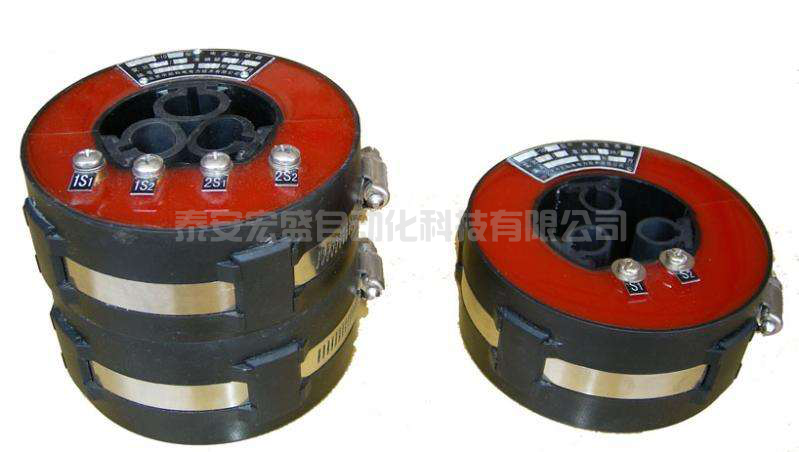

零線排上的電流互感器的主要作用,就是用來檢測零線回路的實際工作中的電流,請關注:宏盛自動化

這種電流互感器與人們使用的普通電流互感器的工作原理是一樣的,不過它的精度與誤差要求特別高,其測量誤差不超過±1%,一般電器市場根本沒有賣的。 這是國家電網為了適應智能電網與智能終端設備,來實時監控大中型企業和電力用戶的一種手段。

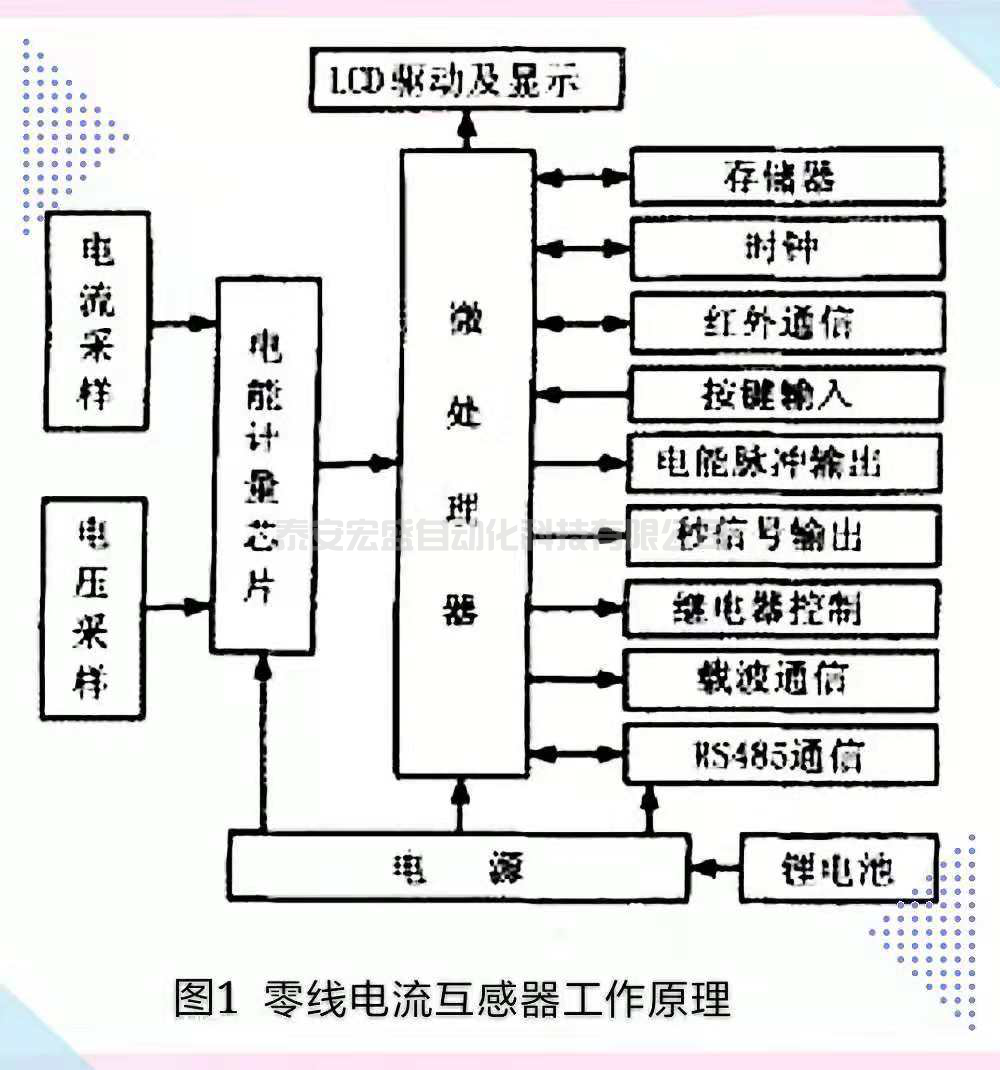

由于大中型用電戶的負載大,所以采用在低壓配電屏中的零線匯流排中安裝“零線電流互感器”來檢測三相負載流經零線的電流,然后將采集的電流信號送給專用電能計量芯片,進行數據分析統計。與此同時電壓采用信號也同時送入電能計量芯片。 由微處理器進行數據處理,利用載波通訊及時反饋給供電公司的服務器。 下面是一個供電公司智能防盜、計量的工作原理結構圖。

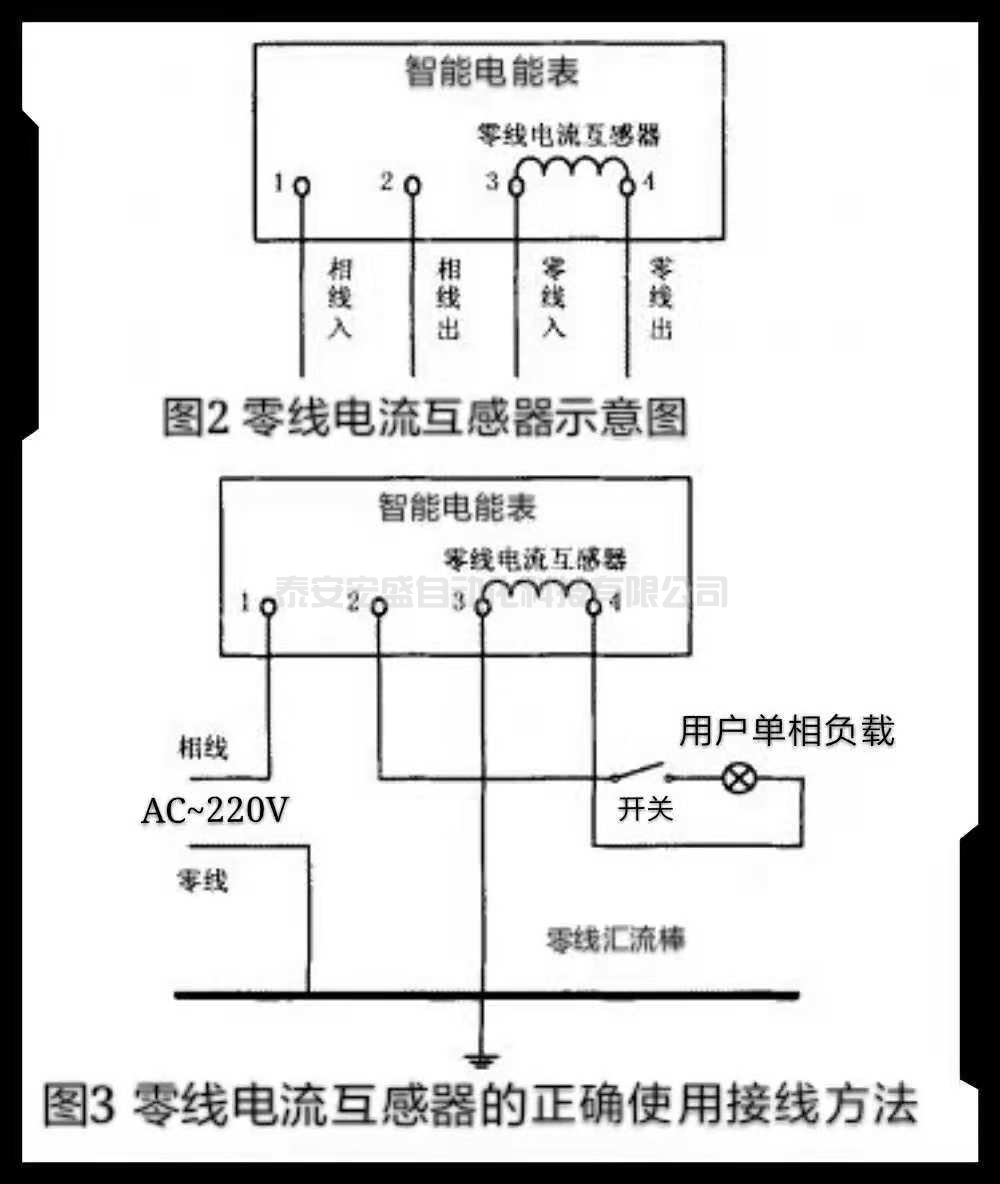

這種智能計量裝置采用微處理器和專門用于電能計量的芯片。它具有功能完善、計量精度高等等特點。而對于單相220V的用電用戶來說,現在的智能電能表在其內部結構中都已經安裝了“零線電流互感器”。為了提高智能電能表的技術防護能力,在電源進、出相線短接的情況下,它能夠檢測流過電能表的零線回路中的電流。而且國家電網在技術規范要求中明確提出,所有的智能電能表都必須安裝有零線電流互感器測量、記錄的功能。 請看下圖所示

電工學中指出,對于單相負載(即相線與零線),流入相線電流和流出零線電流是一致的,根據這個原理就可以在智能電能表的零線回路中,串聯一個電流互感器(如上圖2所示),來進行電流采樣,再送給微處理器進行數據比較分析,通過比較相線與零線的電流不平衡度,就可以判別智能電能表的使用狀態或工作情況,必要時可以遠程控制電能表中的負荷開關跳閘。

不要小看這個零線電流互感器的作用,在現在的智能電能表中,通過電能表的自檢測,如果遇到相線和零線電流嚴重不平衡,并且通過電能表內部預置的設置,可以判斷單相用戶是否違章用電,并且產生報警信號提示給用戶或者自動控制將電能表內部停止供電。以上就是零線電流互感器的工作原理與作用。
