下載項目

一、要對S7-1500進行項目下載，我們首先要設置電腦網卡的IP地址。由于在之前的項目組態中，CPU1516-3PN/DP的“PROFNET接口_1”的默認的IP地址是192.168.0.1，因此我們要將電腦網卡的IP地址設為192.168.0.2。

----1.打開Windows 7 操作系統的控制面板，找到小圖標視圖，單擊打開“Network and Sharing Center”:

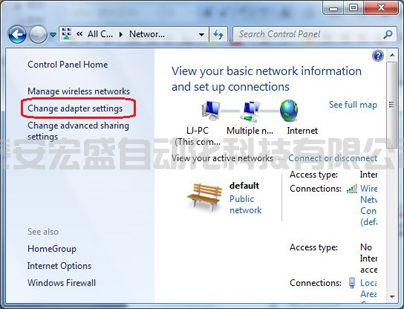

----2.點擊窗口左側的“Change Adapter settings”:

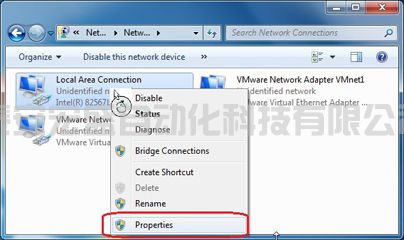

----3.鼠標右擊實際使用的本地連接，選擇屬性（Properties）

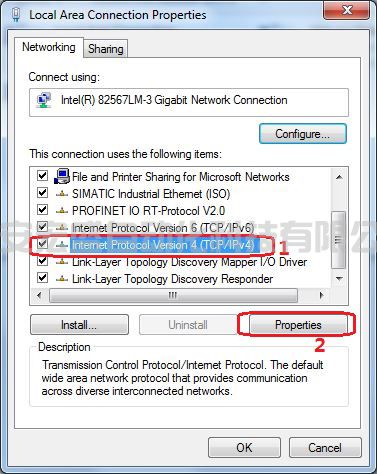

----4.在屬性窗口中：選中“Internet Protocol Version 4(TCP/IPv4)”，再點擊屬性按鈕：

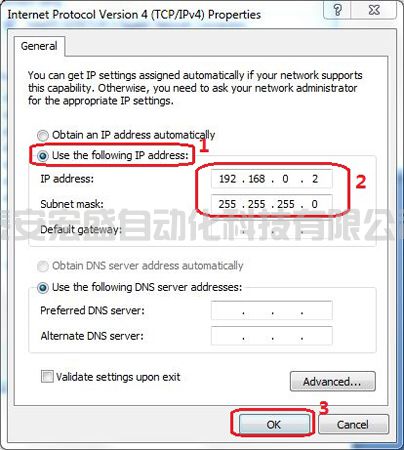

----5.在下面窗口中，我們選擇“使用下面IP地址”，填寫IP地址為:192.168.0.2，子網掩碼為：255.255.255.0。之后我們一次點擊“OK”按鈕依次確認和關閉窗口。

二、STEP 7 Professional V12 軟件中的下載操作：

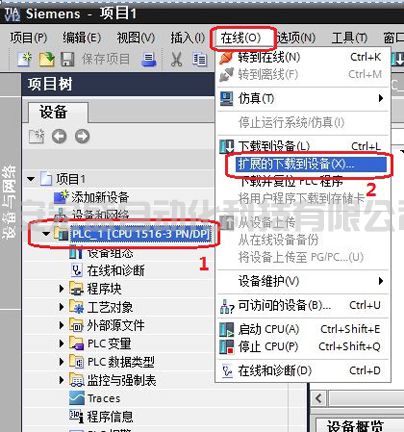

----1.我們先選中項目樹中的“PLC_1[CPU1516-3PN/DP]”，然后點擊“在線”下拉菜單中的“擴展的下載到設備（X）….”

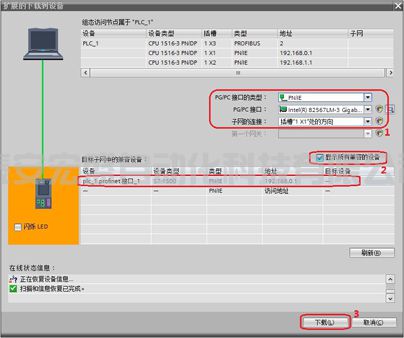

----2. 在“擴展的下載到設備”窗口中：

--------a.選擇“PG/PC接口類型”為“PN/IE”

--------b.選擇“PG/PC 接口”為實際使用的網卡

--------c.選擇“子網的連接”為“插槽‘1X1處的方向”

----如果CPU1516-3PN/DP沒有出現在“目標子網的兼容設備”窗口中，請您再勾選“顯示所有兼容的設備”

----CPU1516-3PN/DP出現在“目標子網的兼容設備”窗口中后，我們就可以直接點擊“下載”按鈕執行下載了。
