S7-1200 CPU 與 S7-300 PN/S7-400 S7 通信(S7-1200 作為客戶端)

作者:小編 時間:2023-07-14 08:58:21 點擊:

S7-1200 CPU 與 S7-300 PN/S7-400 S7 通信(S7-1200 作為客戶端)

S7-1200 CPU 與 S7-300 PN CPU 之間的以太網通信通過 S7 通信來實現。當 S7-1200 作為客戶端,S7-300 PN 作為服務器,需在客戶端單邊組態連接和編程,而作為服務器端的 S7-300 PN 只需準備好通信的數據就行。

此外本文也可以作為 S7-1200 與 S7-400 PN/CP 之間的 S7 通信文檔。

硬件和軟件需求及所完成的通信任務

所需條件:

① S7-1215 DC/DC/DC V4.4 / CPU 314C-2 PN/DP,V3.3
② TIA STEP7 V17 Professional / STEP7 V5.6 SP2 HF7

所完成的通信任務:

① S7-1200 CPU 讀取 S7-300 CPU中 DB1 的 10 個字節數據到 S7-1200 的 DB3 中。
② S7-1200 CPU 將本地 DB4 中 10 個字節的數據寫到 S7-300 CPU 的 DB2 中。

S7-1200 與 S7-300 PN 之間 S7 通訊,可以分 3 種情況來操作,具體如下:

  1. 第一種情況:S7-1200 與 S7-300 PN 在同一項目中操作
  2. 第二種情況:S7-1200 與 S7-300 PN 不在一個項目中的操作(兩個 TIA Portal 項目)
  3. 第三種情況:S7-1200 與 S7-300 PN 不在一個項目中的操作(S7-1200 在 TIA Portal 項目,S7-300 PN 在 STEP7 項目)

一. 第一種情況(S7-1200 與 S7-300 在同一項目中操作)

使用 TIA Portal 在同一個項目中,新建一個 S7-1200 站點,一個 S7-300 站點,然后做 S7 通訊。

1.1 S7-1200 側和 S7-300 側通信的編程,連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2.添加硬件并命名PLC

然后進入 “項目視圖”,在“項目樹” 下雙擊 “添加新設備”,在對話框中選擇所使用的 S7-1200 CPU 添加到機架上,命名為 PLC_1,如圖 1 所示。

圖 1. 添加新設備

為了編程方便,使用 CPU 屬性中定義的時鐘位,定義方法如下:

在 “項目樹” > “PLC_1” > “設備組態” 中,選中 CPU ,然后在下面的屬性窗口中,“屬性” > “系統和時鐘存儲器” 下,將時鐘位定義在 MB0,如圖 2 所示。時鐘位程序主要使用 M0.3,它是以 2Hz 的速率在 0 和 1 之間切換的一個位,可以使用它去自動激活發送任務。

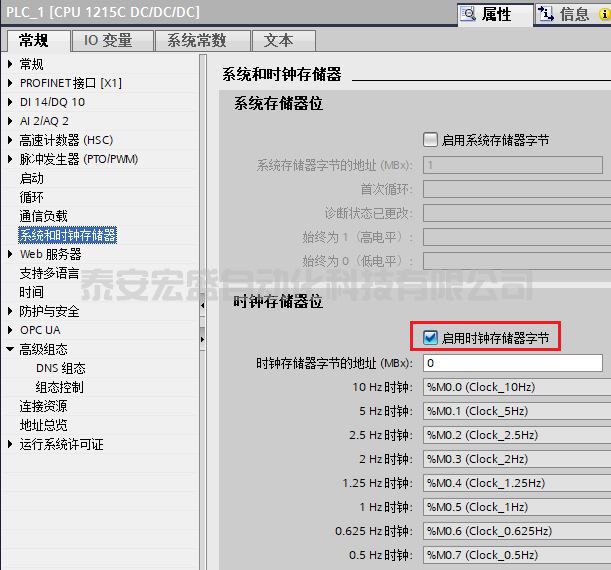

圖 2. 時鐘位

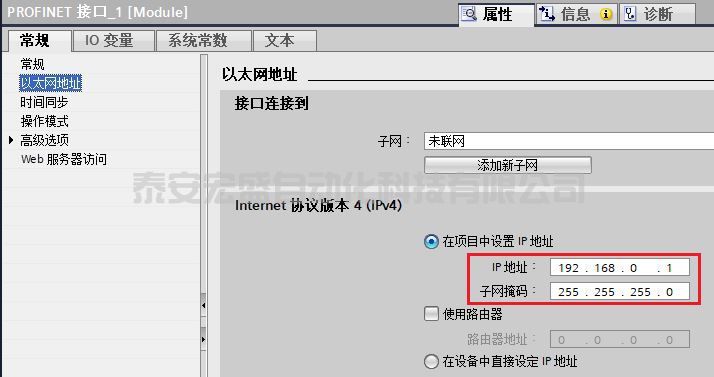

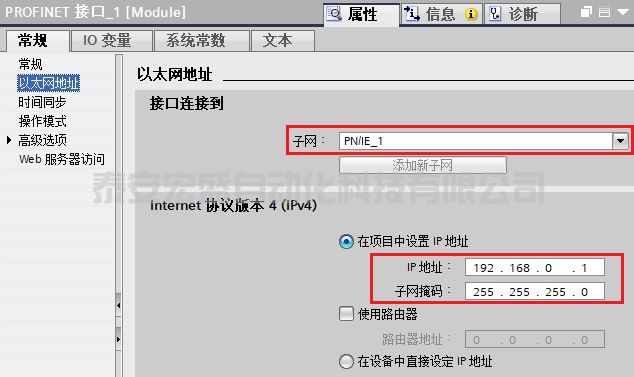

3. 為 PROFINET 通信口分配以太網地址

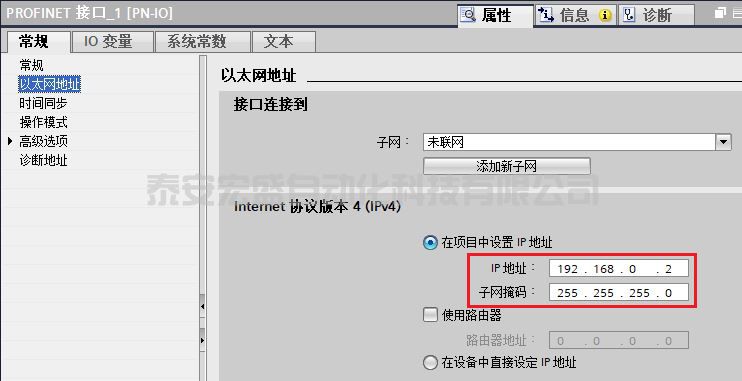

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊,在下方會出現 PROFINET 接口的屬性,在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ,子網掩碼為255.255.255.0,如圖 3 所示。

圖 3. 分配 IP 地址

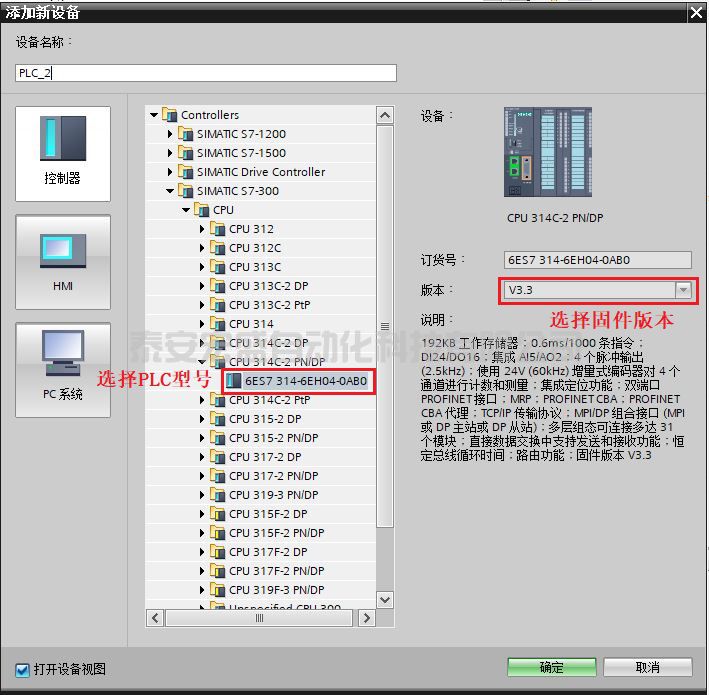

4.使用 TIA Portal 軟件添加新設備并命名 PLC_2

與 PLC_1 在同一個項目中,在“項目樹” 下雙擊 “添加新設備”,在對話框中選擇所使用的 S7-300 CPU 添加到機架上,命名為 PLC_2,如圖 4 所示。

圖 4. 添加新設備

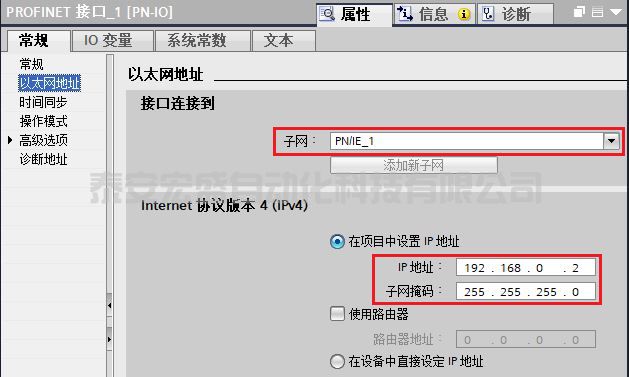

5. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊,在下方會出現 PROFINET 接口的屬性,在 “以太網地址” 下分配 IP 地址為 192.168.0.2 ,子網掩碼為255.255.255.0,如圖 5 所示。

圖 5. 分配 IP 地址

6. 創建 CPU 的邏輯網絡連接

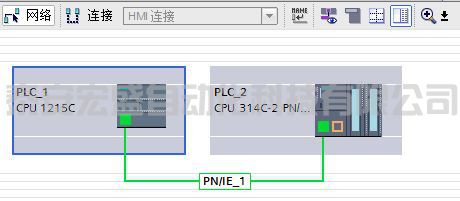

在網絡視圖下,用鼠標點中 S7-1200 上的 PROFINET 通信口的綠色小方框,然后拖拽出一條線,到另外一個 S7-300 上的 PROFINET 通信口上,松開鼠標,PN/IE_1的子網連接就建立起來了,如圖 6 所示。

圖 6. 網絡視圖

1.2 S7-1200 側組態S7連接,連接參數說明

1. 網絡組態

(1)打開 “網絡視圖” 配置網絡,首先點中左上角的“連接”圖標,選擇“S7 連接”,然后選中 S7-1200 CPU,右鍵選擇“添加新連接”添加新的連接,如圖 7 所示。

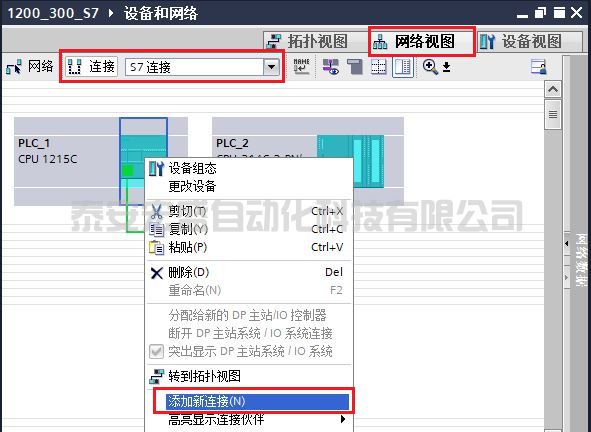

圖 7. 添加連接

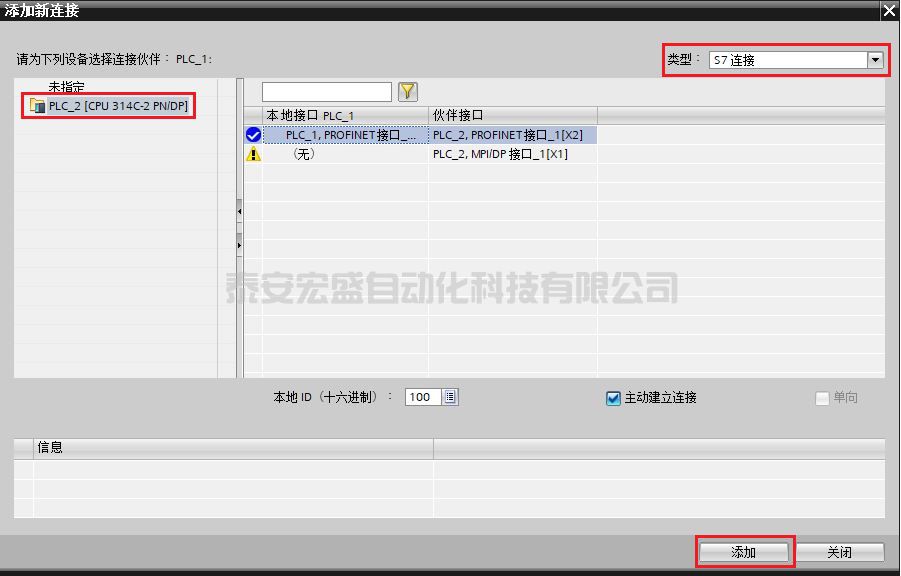

(2) 然后在“添加新連接”窗口中,選擇“PLC_2[CPU314C-2 PN/DP]”,然后點擊“添加”建立 S7 連接,如圖 8 所示。

圖 8. 選擇連接伙伴

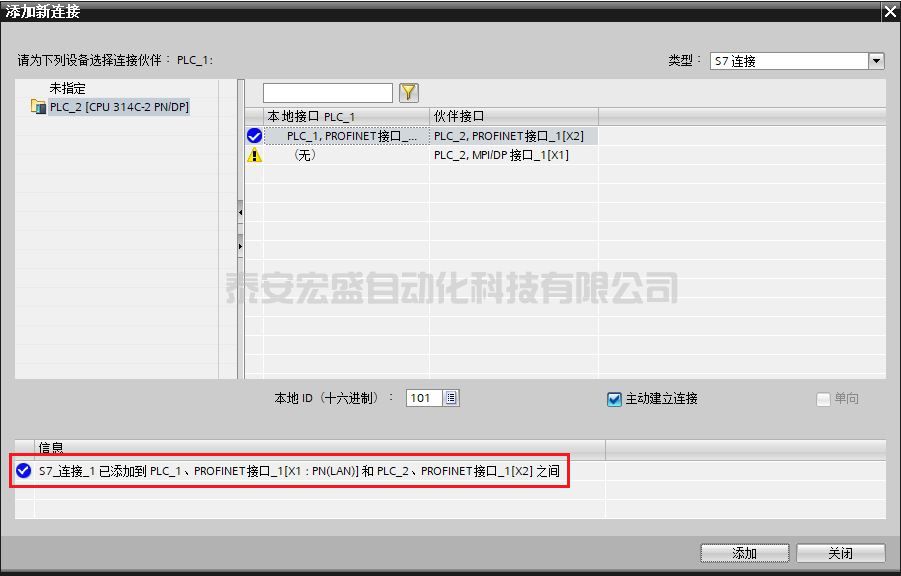

(3)在信息欄里顯示連接已添加,如圖 9 所示,點擊"關閉"即可。

圖 9. 創建新連接

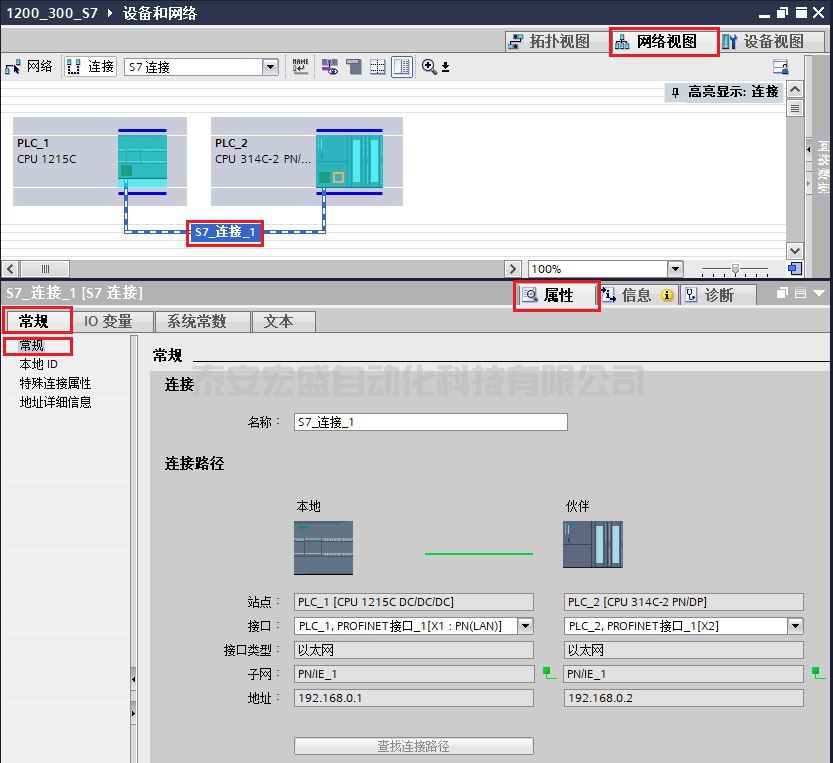

(4)在“網絡視圖”中,鼠標選中剛剛生成的"S7_連接_1",在屬性的常規選項卡中的"常規"欄,可查看創建的連接名稱和連接路徑,如圖 10 所示。

圖 10. S7 連接常規信息

(5)在屬性的常規選項卡中的"本地 ID"欄,可查看連接的 ID 號,如圖 11 所示。

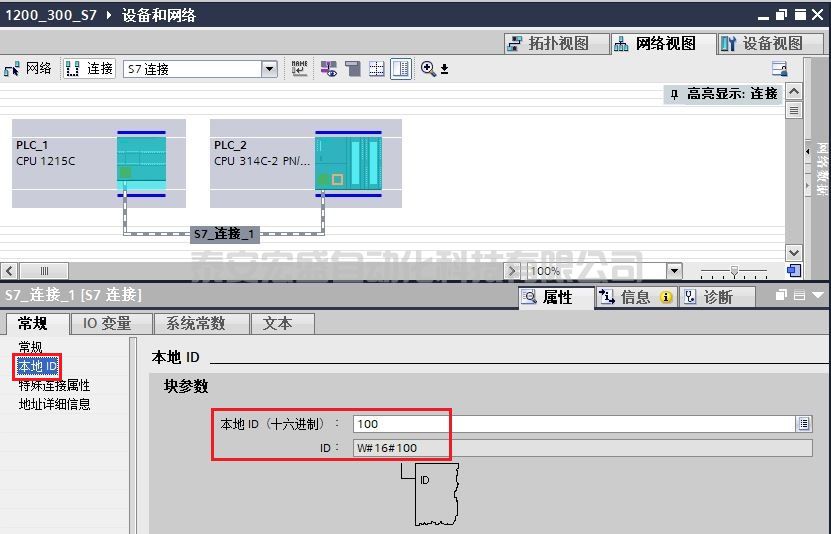

圖 11. 連接 ID 號

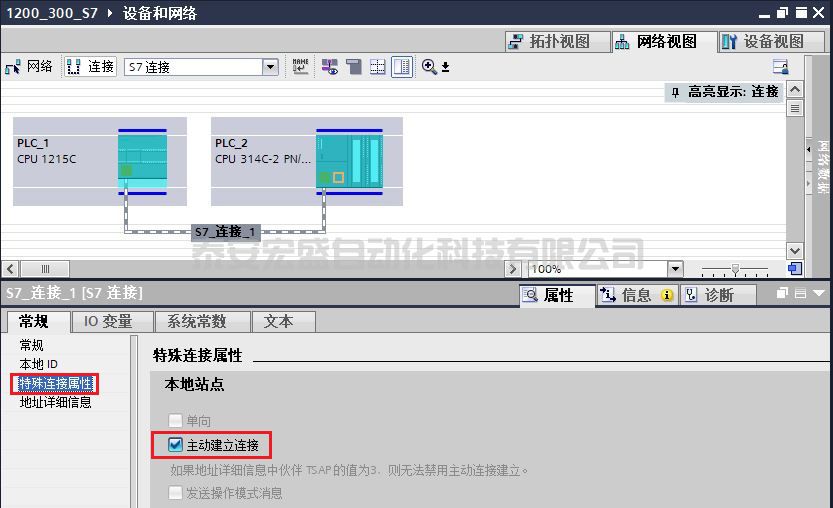

(6)在屬性的常規選項卡中的"特殊連接屬性"欄,可查看連特殊接的性,如圖 12 所示。

圖 12. 連接屬性

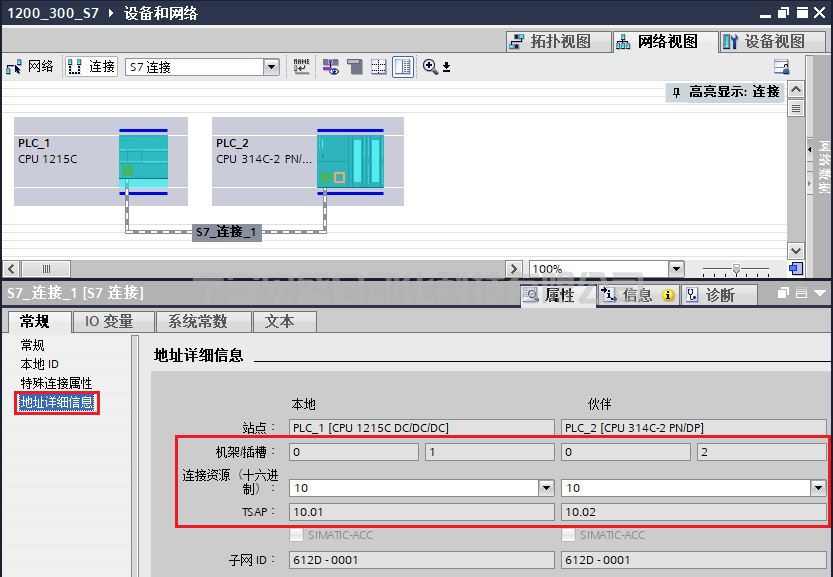

(7)在屬性的常規選項卡中的"地址詳細信息"欄,可查看連接的 TSAP 號,如圖 13 所示。

圖 13. 查看通訊雙方的 TSAP 號

2. 檢查連接狀態

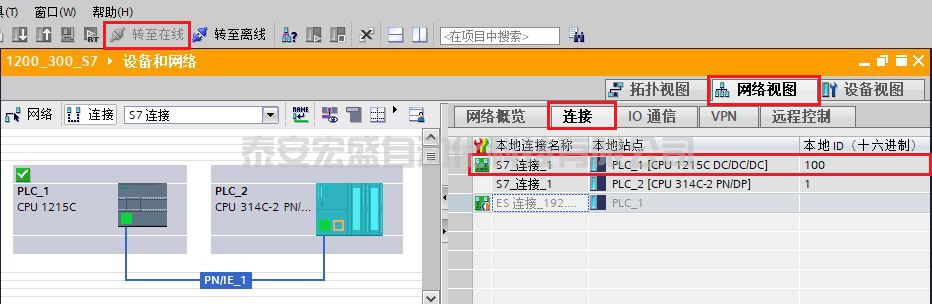

(1)配置完網絡連接,分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后,可點擊"轉至在線"按鈕,在“網絡視圖”的“連接”選項卡中查看連接狀態,如圖 14 所示,本地連接名稱“S7_連接_1”左側有綠色標志,則表示組態的連接已經成功建立。

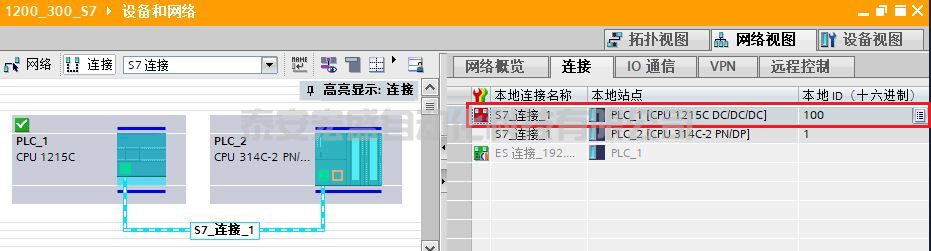

圖 14. 通訊連接已建立

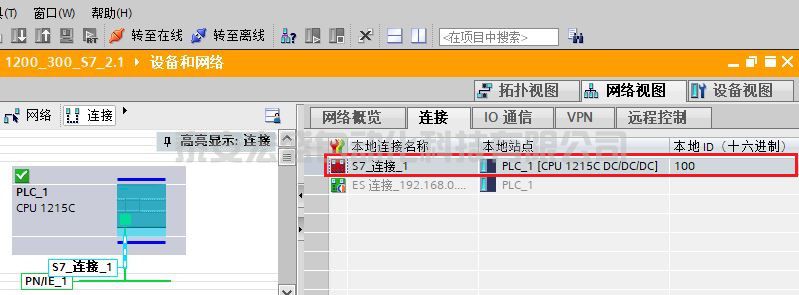

(2)如果出現如圖 15 所示的情況,本地連接名稱“S7_連接_1”左側有紅色標志,則說明連接沒有建立,請檢查網線的連接、IP 地址等。

圖 15. 通訊連接未建立

1.3 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

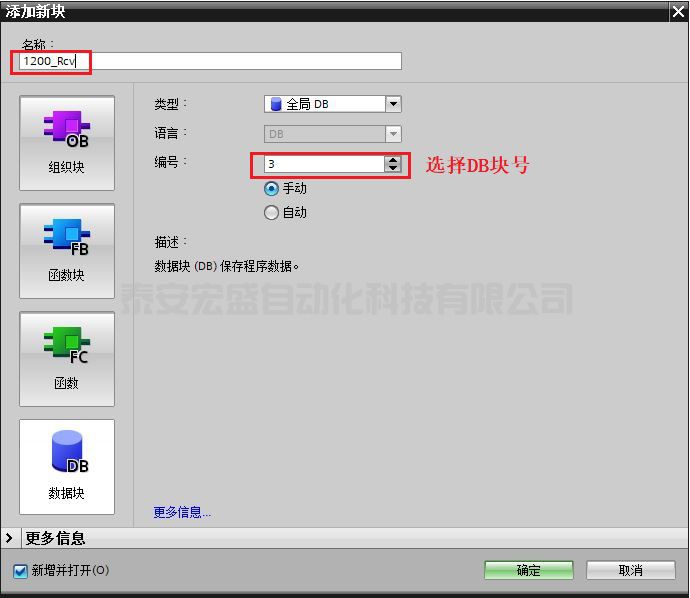

(1)創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義接收數據區為 10個字節的數組,如圖 16,17,18 所示。

圖 16. 創建接收數據區 DB 塊

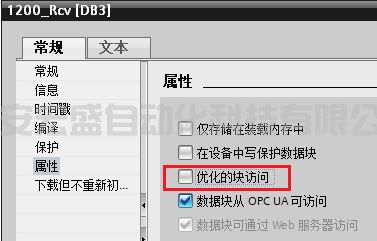

圖 17. 設置接收數據區 DB 塊屬性

圖 18. 定義接收數據區為字節類型的數組

(2)創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義發送數據區為 10個字節的數組,如圖 19,20,21 所示。

圖 19. 創建發送數據區 DB 塊

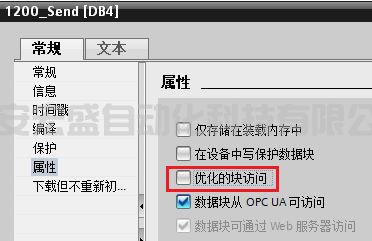

圖20. 設置發送數據區 DB 塊屬性

圖 21. 定義發送數據區為字節類型的數組

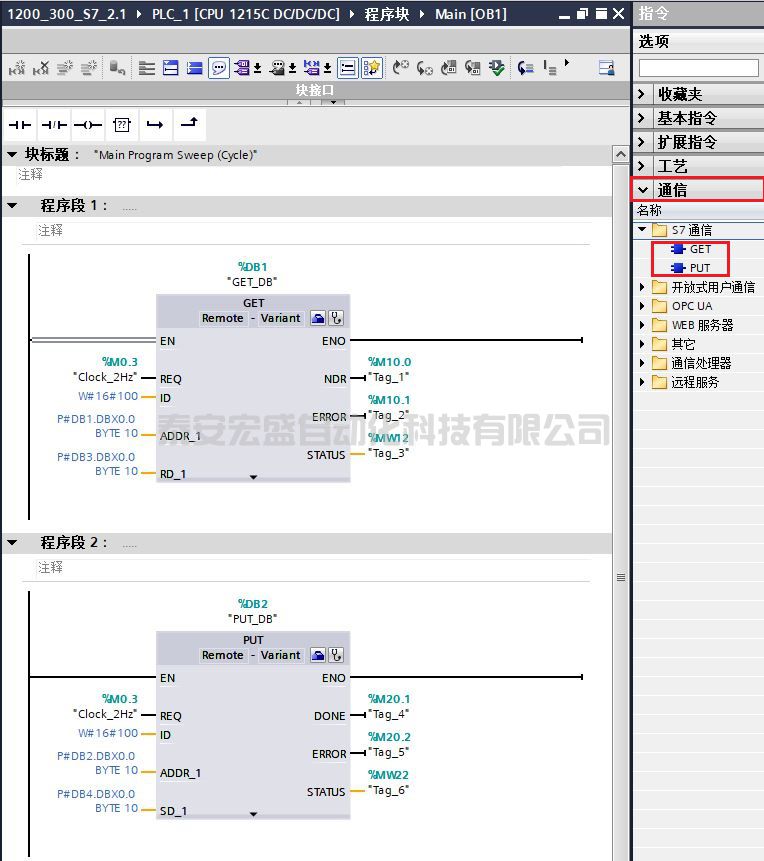

(3)在 OB1 中,從“指令” >“通信” >“S7 通信”下,調用 GET、PUT 通信指令,程序調用如圖 22 所示。

圖 22. 程序調用功能

(4)GET 功能塊使用背景數據塊 DB1,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 11 所示
ADDR_1
:指向伙伴 CPU 發送地址區域
SD_1
:指向本地 CPU 接收地址區域

輸出接口參數:

NDR
:接收到新數據時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

(5)PUT 功能塊使用背景數據塊 DB2,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 11 所示
ADDR_1
:指向伙伴 CPU 接收地址區域
SD_1
:指向本地 CPU 發送地址區域

輸出接口參數:

DONE
:發送數據完成時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

2. S7-300 側軟件編程

(1)創建并定義 S7-300 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,點擊“確定”鍵,定義發送數據區為 10 個字節的數組,如圖 23,24 所示。

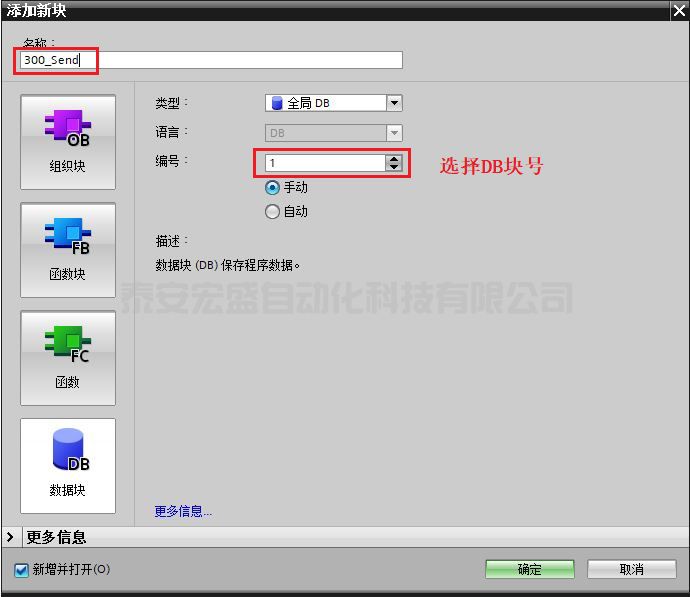

圖 23. 創建發送數據區 DB 塊

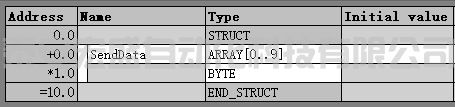

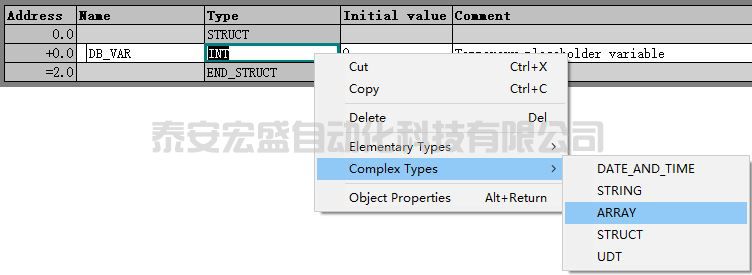

圖 24. 定義發送數據區為字節類型的數組

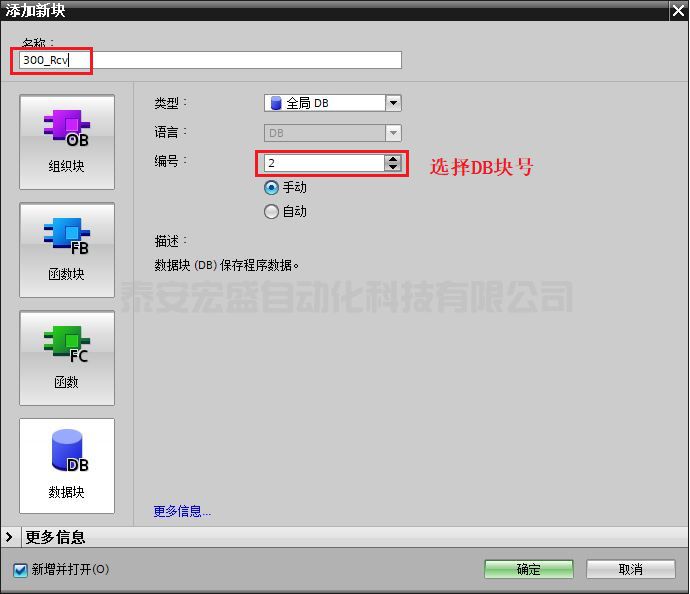

(2)創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,點擊“確定”鍵,定義接收數據區為 10 個字節的數組,如圖 25,26 所示。

圖 25. 創建接收數據區 DB 塊

圖 26. 定義接收數據區為字節類型的數組

1.4 下載程序并監控通信結果

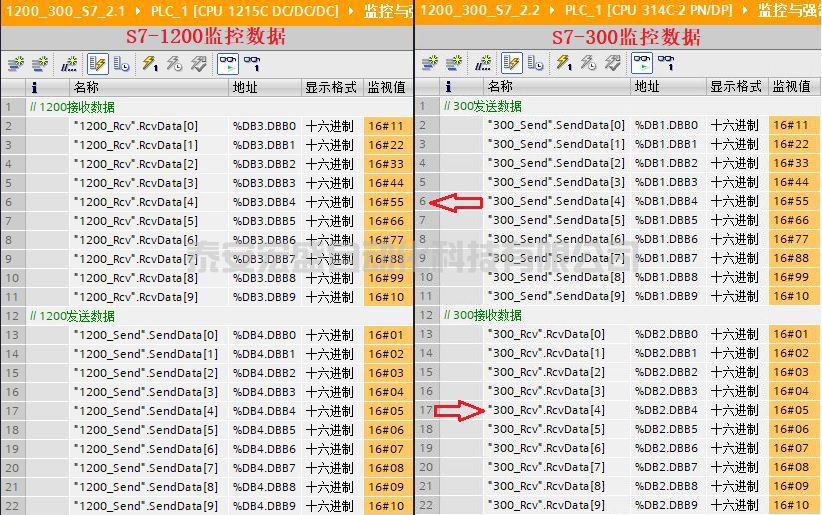

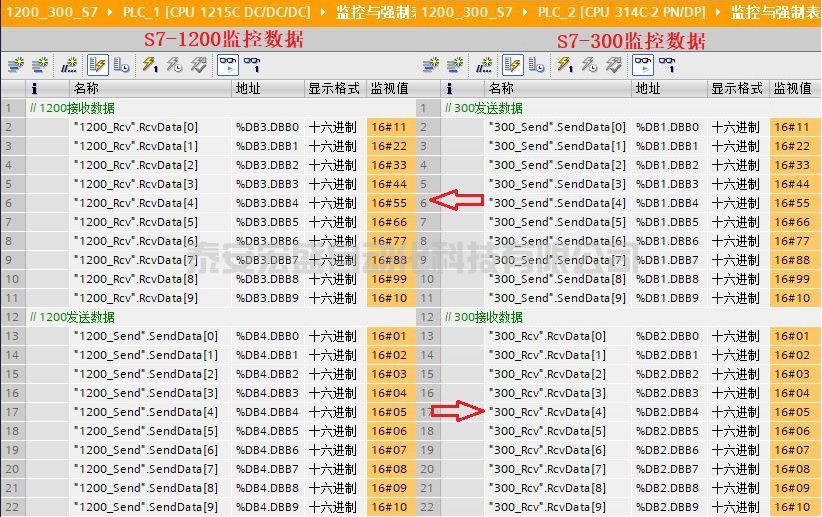

下載兩個 CPU 中的所有程序,實現兩個 CPU 之間數據交換,監控結果如圖 27 所示。

圖 27. 監控結果

二. 第二種情況(S7-1200 與 S7-300 不在同一個 TIA Portal 項目)

使用 TIA Portal 在一個項目中,新建一個 S7-1200 站點,在另一個項目中,新建一個 S7-300 站點,然后做 S7 通訊。

2.1 S7-1200 側通信的編程,連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2. 添加硬件并命名PLC

然后進入 “項目視圖”,在“項目樹” 下雙擊 “添加新設備”,在對話框中選擇所使用的 S7-1200 CPU 添加到機架上,命名為 PLC_1,如圖 28 所示。

圖 28. 添加新設備

為了編程方便,使用 CPU 屬性中定義的時鐘位,定義方法如下:

在 “項目樹” > “PLC_1” > “設備組態” 中,選中 CPU ,然后在下面的屬性窗口中,“屬性” > “系統和時鐘存儲器” 下,將時鐘位定義在 MB0,如圖 29 所示。時鐘位程序主要使用 M0.3,它是以 2Hz 的速率在 0 和 1 之間切換的一個位,可以使用它去自動激活發送任務。

圖 29. 時鐘位

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊,在下方會出現 PROFINET 接口的屬性,在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ,子網掩碼為 255.255.255.0,點擊“添加新子網”,增加子網“PN/IE_1”,如圖 30 所示。

圖 30. 分配 IP 地址

2.2 S7-300 側通信的編程,連接參數及通信參數的配置

1.使用 TIA Portal 軟件新建項目,添加新設備并命名 PLC_2

打開 TIA Portal ,在 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。然后進入 “項目視圖”,在“項目樹” 下雙擊 “添加新設備”,在對話框中選擇所使用的 S7-300 CPU 添加到機架上,命名為 PLC_2,如圖 31 所示。

圖 31. 添加新設備

2. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊,在下方會出現 PROFINET 接口的屬性,在 “以太網地址” 下分配 IP 地址為 192.168.0.2 ,子網掩碼為 255.255.255.0,選擇子網“PN/IE_1”,如圖 32 所示。

圖 32. 分配IP 地址

2.3 S7-1200 側組態 S7 連接,連接參數說明

1. 網絡組態

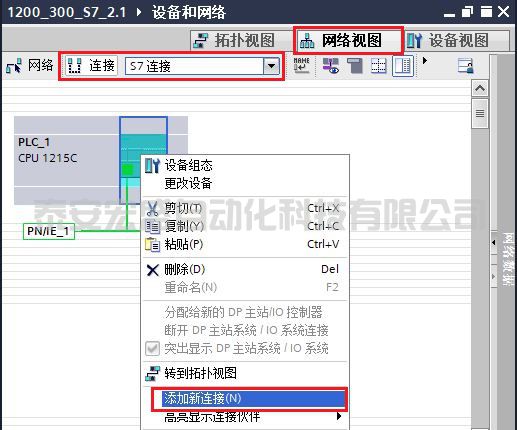

(1)打開 “網絡視圖” 配置網絡,首先點中左上角的“連接”圖標,選擇“S7 連接”,然后選中 S7-1200 CPU,右鍵選擇“添加新連接”,如圖 33 所示。

圖 33. 添加新連接

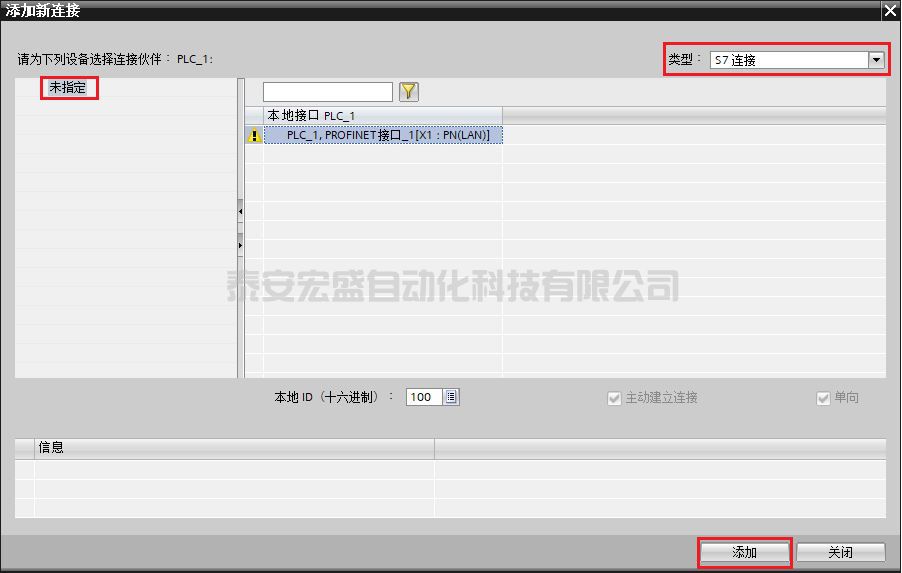

(2) 然后在“添加新連接”窗口中,選擇“未指定”,然后點擊“添加”建立 S7 連接,如圖 34 所示。

圖 34. 選擇連接伙伴

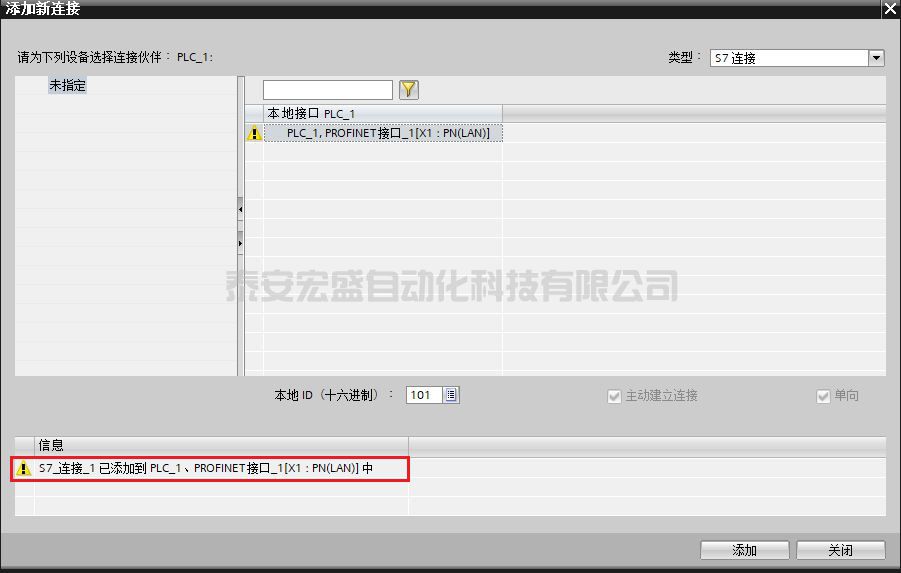

(3)在信息欄里顯示連接已添加,如圖 35 所示,點擊"關閉"即可。

圖 35. 創建新連接

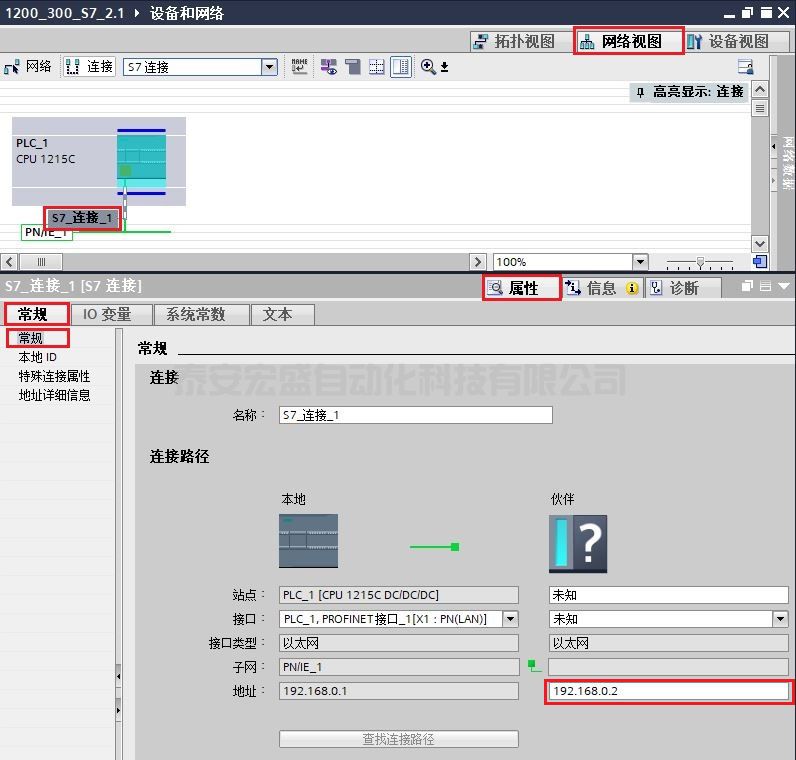

(4)在“網絡視圖”中,鼠標選中剛剛生成的"S7_連接_1",在屬性的常規選項卡中的"常規"欄,設置伙伴方的 IP地址,如本例中的 192.168.0.2,如圖 36 所示。

圖 36. S7 連接常規信息

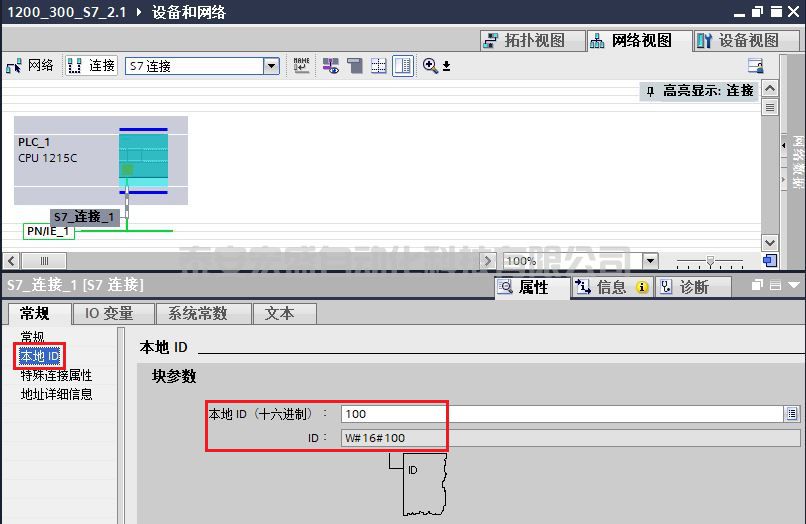

(5)在屬性的常規選項卡中的"本地 ID"欄,可查看連接的 ID 號,如圖 37 所示。

圖 37. 連接 ID 號

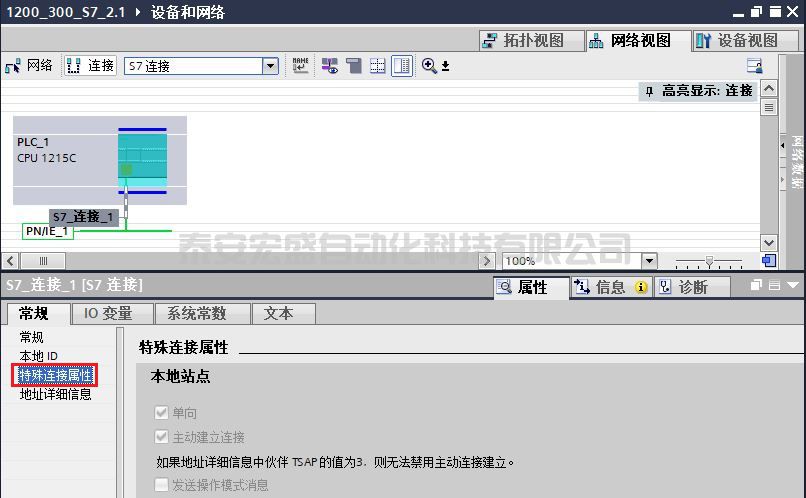

(6)在屬性的常規選項卡中的"特殊連接屬性"欄,可查看連特殊接屬性,如圖 38 所示。

圖 38. 連接屬性

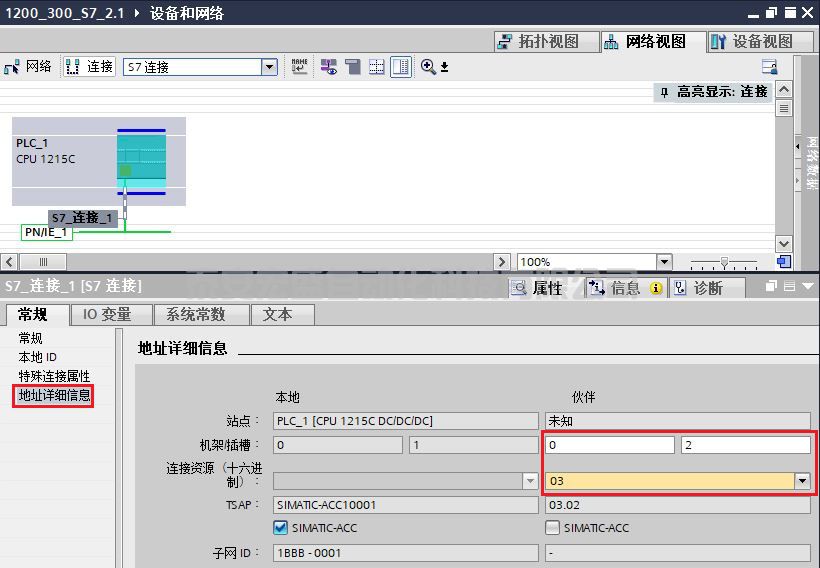

(7)在屬性的常規選項卡中的"地址詳細信息"欄,可定義伙伴方的 TSAP 號,如圖 39 所示。

圖 39. 定義伙伴方的 TSAP 號

注意:S7-300 預留給 S7 連接 TSAP 地址:03.02;如果通信伙伴是 S7-400,TSAP 地址:03.0x(x 是十六進制),x 要根據用于通信的 CPU 槽位(即使通信使用 CP,也是看其所屬的 CPU 的槽位)來決定 TSAP 地址,例如:通信的 CPU 在 3 號槽,則 TSAP 地址為 03.03。

2. 檢查連接狀態

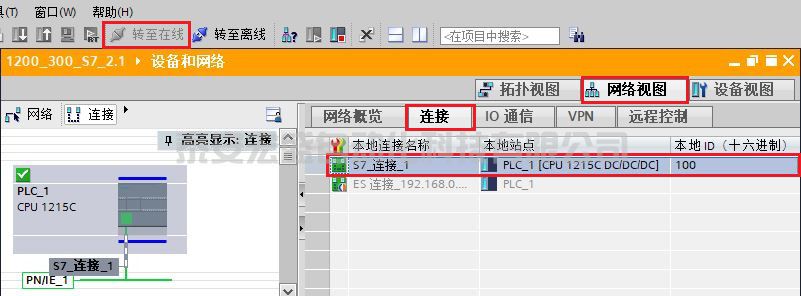

(1)配置完網絡連接,分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后,可點擊"轉至在線"按鈕,在“網絡視圖”的“連接”選項卡中查看連接狀態,如圖 40 所示,本地連接名稱“S7_連接_1”左側有綠色標志,則表示組態的連接已經成功建立。

圖 40. 通訊連接已建立

(2)如果出現如圖 41 所示的情況,本地連接名稱“S7_連接_1”左側有紅色標志,則說明連接沒有建立,請檢查網線的連接、IP 地址等。

圖 41. 通訊連接未建立

2.4 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

(1)創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義接收數據區為 10 個字節的數組,如圖 42,43,44 所示。

圖 42. 創建接收數據區 DB 塊

圖 43. 設置接收數據區 DB 塊屬性

圖 44. 定義接收數據區為字節類型的數組

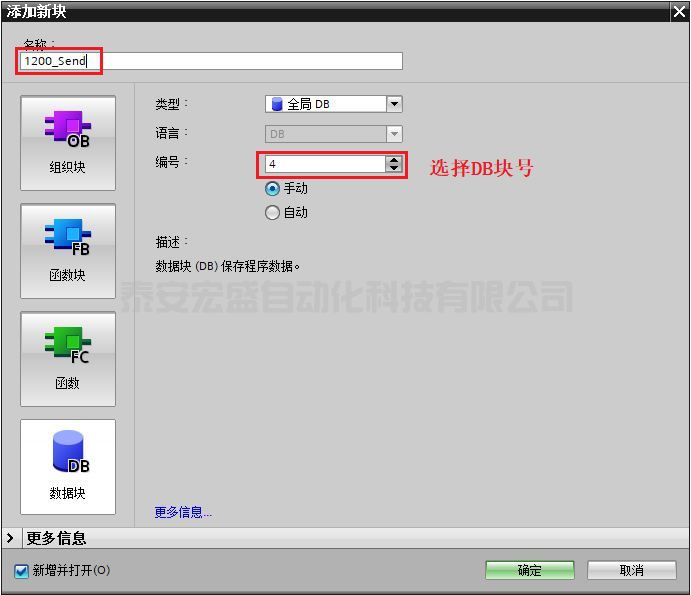

(2)創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義發送數據區為 10 個字節的數組,如圖 45,46,47 所示。

圖 45. 創建發送數據區 DB 塊

圖 46. 設置發送數據區 DB 塊屬性

圖 47. 定義發送數據區為字節類型的數組

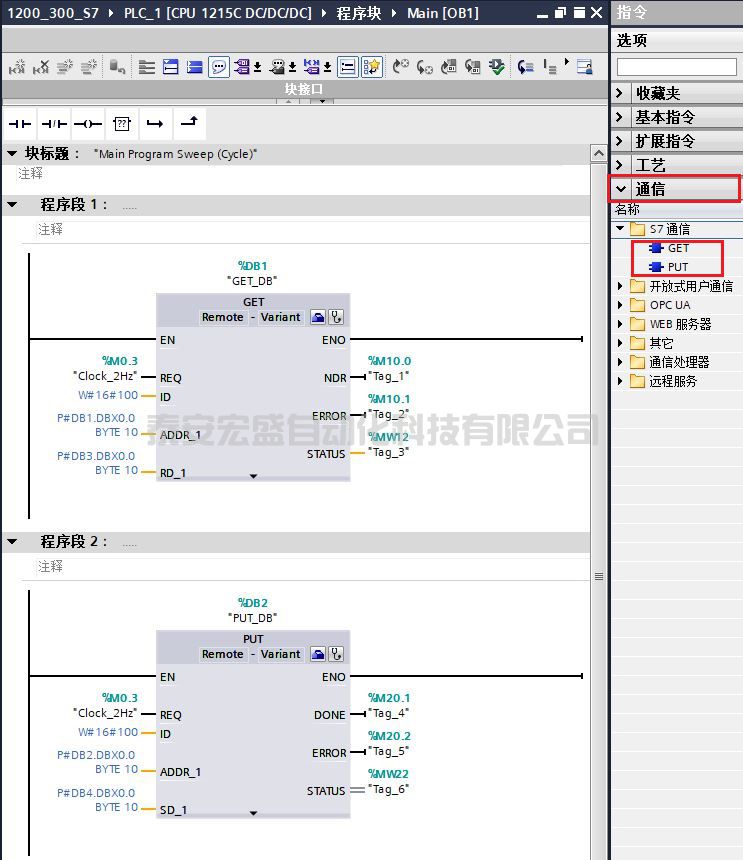

(3)在 OB1 中,從“指令” >“通信” >“S7 通信”下,調用 GET、PUT 通信指令,程序調用如圖 48 所示。

圖 48. 程序調用功能

(4)GET 功能塊使用背景數據塊 DB1,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 37 所示
ADDR_1
:指向伙伴 CPU 發送地址區域
SD_1
:指向本地 CPU 接收地址區域

輸出接口參數:

NDR
:接收到新數據時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

(5)PUT 功能塊使用背景數據塊 DB2,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 37 所示
ADDR_1
:指向伙伴 CPU 接收地址區域
SD_1
:指向本地 CPU 發送地址區域

輸出接口參數:

DONE
:發送數據完成時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

2. S7-300 側軟件編程

(1)創建并定義 S7-300 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,點擊“確定”鍵,定義發送數據區為 10 個字節的數組,如圖 49,50 所示。

圖 49. 創建發送數據區 DB 塊

圖 50. 定義發送數據區為字節類型的數組

(2)創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,點擊“確定”鍵,定義接收數據區為 10 個字節的數組,如圖 51,52 所示。

圖 51. 創建接收數據區 DB 塊

圖 52. 定義接收數據區為字節類型的數組

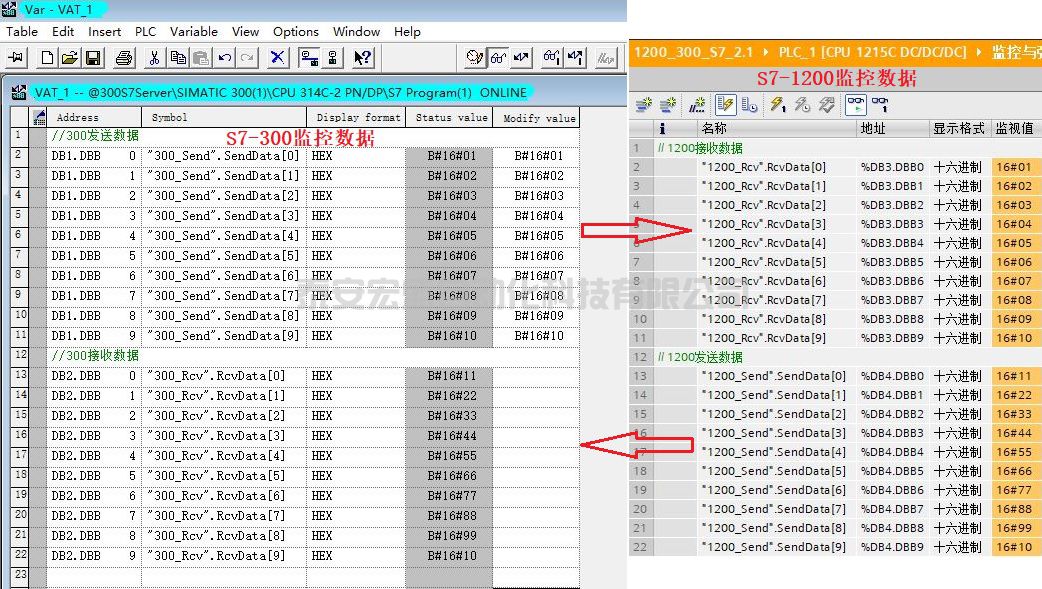

2.5 下載程序并監控通信結果

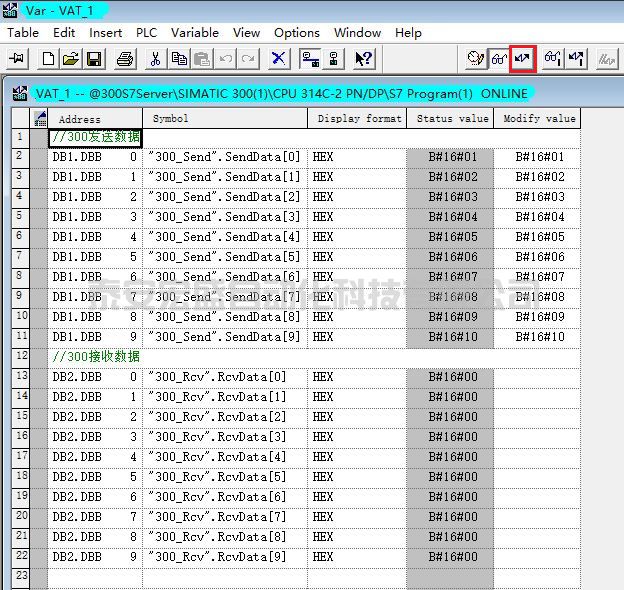

下載兩個 CPU 中的所有程序,實現兩個 CPU 之間數據交換,監控結果如圖 53 所示。

圖 53. 監控結果

三. 第三種情況(S7-1200 在 TIA Portal 項目中,S7-300 在 STEP7 項目中)

使用 TIA Portal ,新建一個 S7-1200 站點,使用 STEP7,新建一個S7-300站點,然后做S7通訊。

3.1 S7-1200 側通信的編程,連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目”。

2. 添加硬件并命名 PLC

然后進入 “項目視圖”,在“項目樹” 下雙擊 “添加新設備”,在對話框中選擇所使用的 S7-1200 CPU 添加到機架上,命名為 PLC_1,如圖 54 所示。

圖 54. 添加新設備

為了編程方便,使用 CPU 屬性中定義的時鐘位,定義方法如下:

在 “項目樹” > “PLC_1” > “設備組態” 中,選中 CPU ,然后在下面的屬性窗口中,“屬性” > “系統和時鐘存儲器” 下,將時鐘位定義在 MB0,如圖 55 所示。時鐘位程序主要使用 M0.3,它是以 2Hz 的速率在 0 和 1 之間切換的一個位,可以使用它去自動激活發送任務。

圖 55. 時鐘位

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊,在下方會出現 PROFINET 接口的屬性,在 “以太網地址” 下分配IP 地址為 192.168.0.1 ,子網掩碼為 255.255.255.0,點擊“添加新子網”,增加子網 “PN/IE_1”,如圖 56 所示。

圖 56. 分配 IP 地址

3.2 S7-300 側通信的編程,連接參數及通信參數的配置

1. 創建PLC項目

在 STEP7 創建一個項目并插入 CPU314C-2PN/DP 站。操作步驟如下:

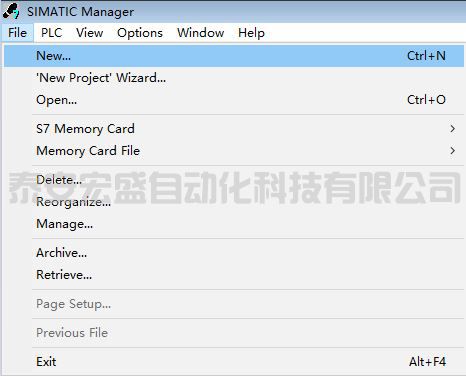

(1) 打開 STEP7, 在 “File” 菜單中選擇 “New…” 選項,如圖 57 所示。

圖 57. 新建項目

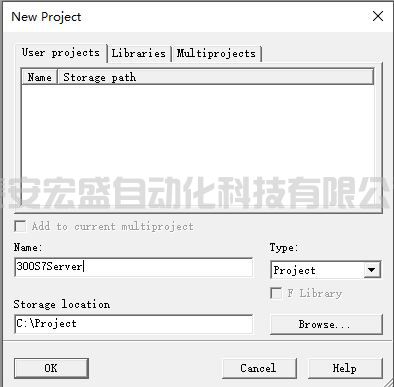

(2) 在彈出的創建新項目窗口里輸入項目名為“ 300S7Server ”,然后點擊“ OK ”按鈕,如圖 58 所示。

圖 58. 輸入項目名稱

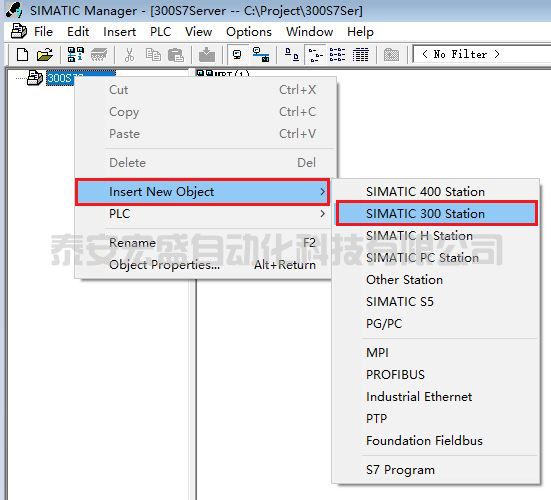

(3) 在 300S7Server 下點擊右鍵“ Insert New Object ”,選擇“ SIMATIC 300 Station ”,如圖 59 所示。

圖 59. 插入 S7-300 站點

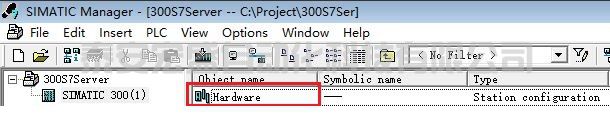

(4) 雙擊“ Hardware ”打開硬件組態,如圖 60 所示。

圖 60. 硬件組態

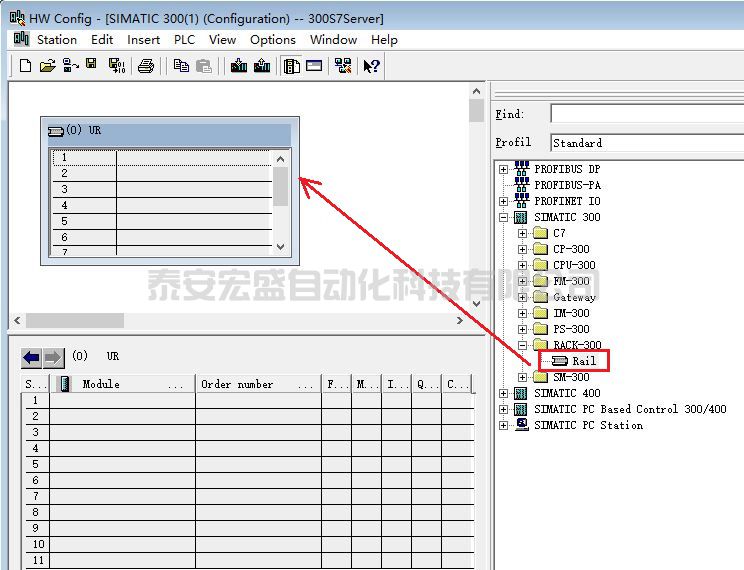

(5) 插入 S7-300 導軌,如圖 61 所示。

圖 61. 插入 S7-300 導軌

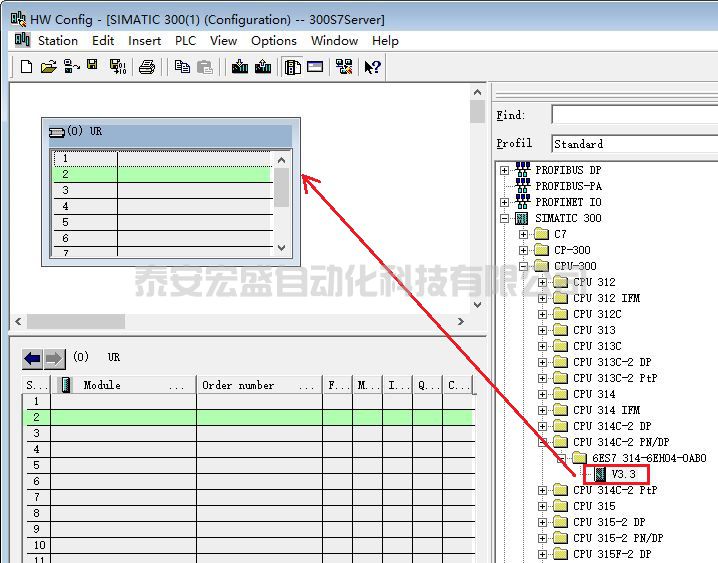

(6) 插入 S7-300 CPU ,與實際 CPU 一致: 6ES7 314-6EH04-0AB0 V3.3 ,如圖 62 所示。

圖 62. 插入 S7-300 CPU

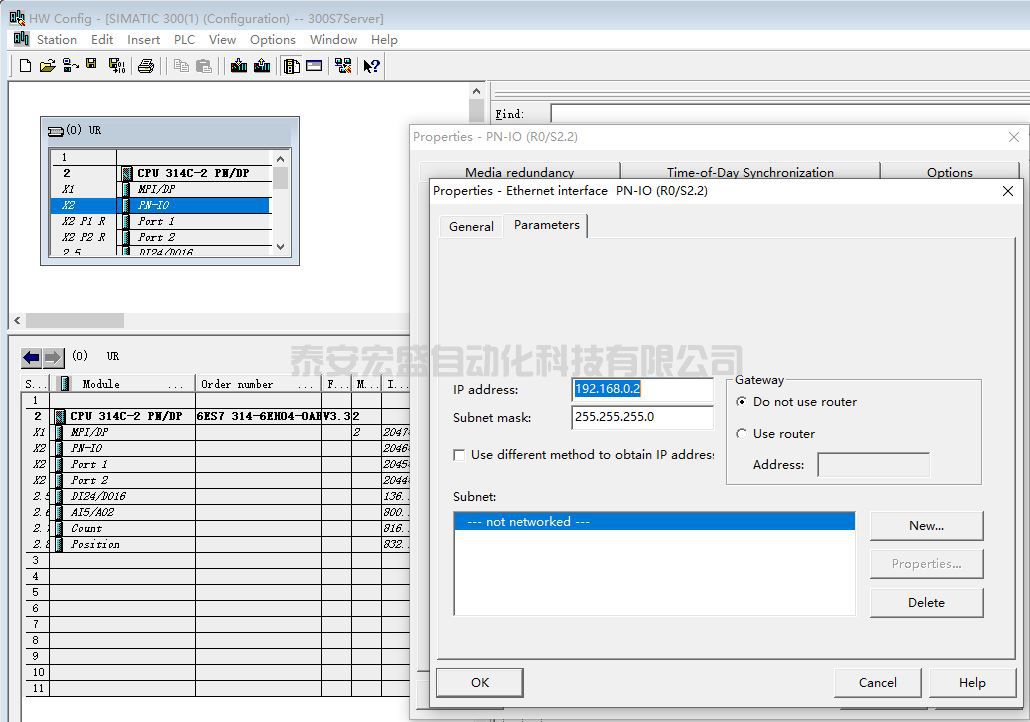

(7) 在彈出的“ Properties-Ethernet interface PN-IO ”對話框的“ Parmeters ”選項卡中為以太網接口設置 IP 地址 192.168.0.2 和子網掩碼 255.255.255.0,如圖 63 所示 。

圖 63. 設置 IP 地址和子網掩碼

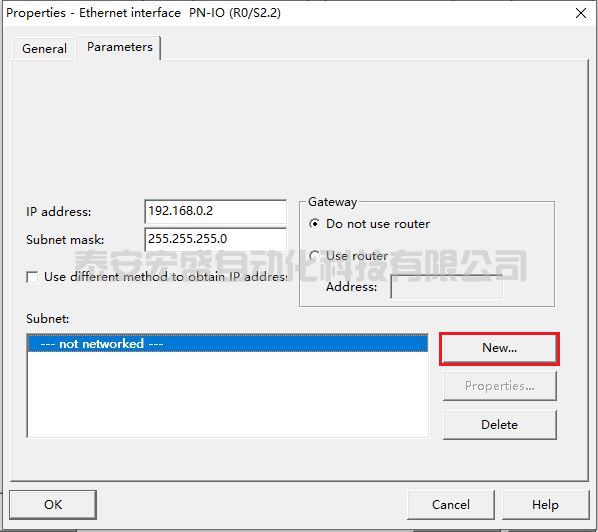

(8) 點擊“ New... ”新建子網,如圖 64 所示。

圖 64. 新建子網

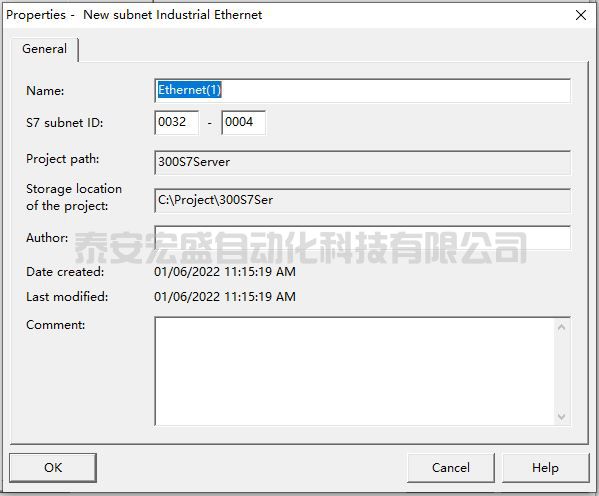

(9) “ New subnet Industrial Ethernet ”對話框下 Name : Ethernet(1) ,如圖 65 所示。

圖 65. 子網名稱

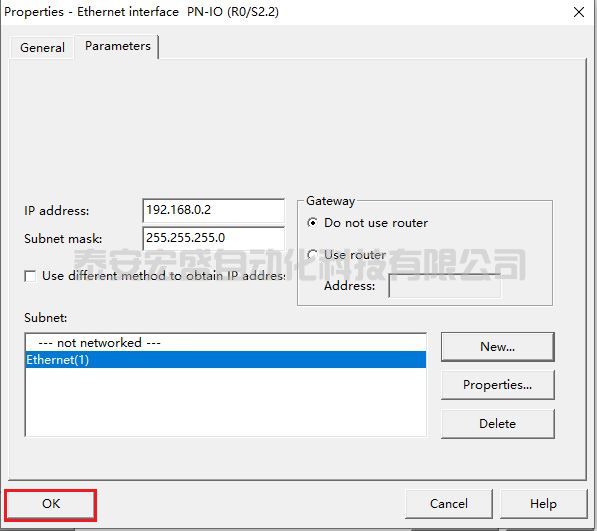

(10) 新建 子網 后,點擊“ OK ”,如圖 66 所示。

圖 66. 確認子網

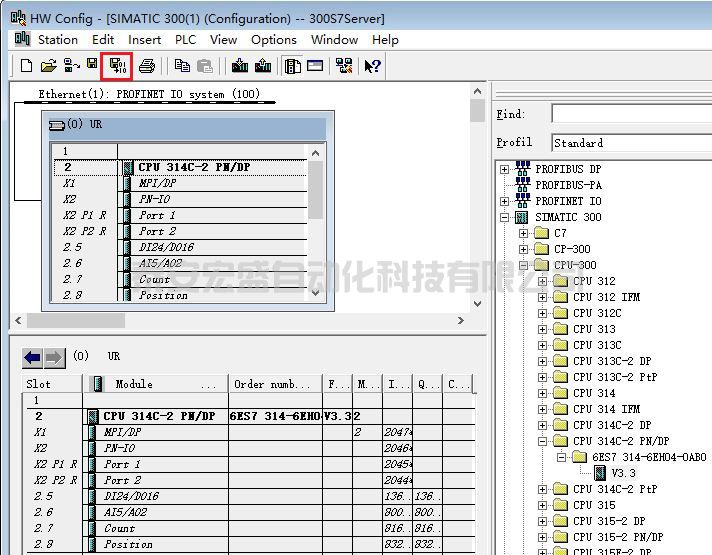

(11) 點擊“ Save and Compile ”按鈕。編譯保存硬件組態信息,如圖 67 所示。

圖 67. 保存并編譯硬件組態

3.3 S7-1200 側組態 S7 連接,連接參數說明

1. 網絡組態

(1)打開 “網絡視圖” 配置網絡,首先點中左上角的“連接”圖標,選擇“S7 連接”,然后選中 S7-1200 CPU,右鍵選擇“添加新連接”,如圖 68 所示。

圖 68. 添加連接

(2) 然后在“添加新連接”窗口中,選擇“未指定”,然后點擊“添加”建立 S7 連接,如圖 69 所示。

圖 69. 選擇連接伙伴

(3)在信息欄里顯示連接已添加,如圖 70 所示,點擊"關閉"即可。

圖 70. 創建新連接

(4)在“網絡視圖”中,鼠標選中剛剛生成的"S7_連接_1",在屬性的常規選項卡中的"常規"欄,設置伙伴方的 IP 地址,如本例中的 192.168.0.2,如圖 71 所示。

圖 71. S7 連接常規信息

(5)在屬性的常規選項卡中的"本地 ID"欄,可查看連接的 ID 號,如圖 72 所示。

圖 72. 連接 ID 號

(6)在屬性的常規選項卡中的"特殊連接屬性"欄,可查看連特殊連接屬性,如圖 73 所示。

圖 73. 連接屬性

(7)在屬性的常規選項卡中的"地址詳細信息"欄,可定義伙伴方的 TSAP 號,如圖 74 所示。

圖 74. 定義伙伴方的 TSAP 號

注意:S7-300 預留給 S7 連接 TSAP 地址:03.02;如果通信伙伴是 S7-400,TSAP 地址:03.0x(x 是十六進制),x 要根據用于通信的 CPU 槽位(即使通信使用 CP,也是看其所屬的 CPU 的槽位)來決定 TSAP 地址,例如:通信的 CPU 在 3 號槽,則 TSAP 地址為 03.03。

2. 檢查連接狀態

(1)配置完網絡連接,分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后,可點擊"轉至在線"按鈕,在“網絡視圖”的“連接”選項卡中查看連接狀態,如圖 75 所示,本地連接名稱“S7_連接_1”左側有綠色標志,則表示組態的連接已經成功建立。

圖 75. 通訊連接已建立

(2)如果出現如圖 76 所示的情況,本地連接名稱“S7_連接_1”左側有紅色標志,則說明連接沒有建立,請檢查網線的連接、IP 地址等。

圖 76. 通訊連接未建立

3.4 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

(1)創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義接收數據區為 10 個字節的數組,如圖 77,78,79 所示。

圖 77. 創建接收數據區 DB 塊

圖 78. 設置接收數據區 DB 塊屬性

圖 79. 定義接收數據區為字節類型的數組

(2)創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”,選擇“數據塊” 創建 DB 塊,在 DB 塊的“屬性->常規->屬性”中,取消勾選“優化的塊訪問”,點擊“確定”鍵,定義發送數據區為 10 個字節的數組,如圖 80,81,82 所示。

圖 80. 創建發送數據區 DB 塊

圖 81. 設置發送數據區 DB 塊屬性

圖 82. 定義發送數據區為字節類型的數組

(3)在 OB1 中,從“指令” >“通信” >“S7 通信”下,調用 GET、PUT 通信指令,程序調用如圖 83 所示。

圖 83. 程序調用功能

(4)GET 功能塊使用背景數據塊 DB1,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 72 所示
ADDR_1
:指向伙伴 CPU 發送地址區域
SD_1
:指向本地 CPU 接收地址區域

輸出接口參數:

NDR
:接收到新數據時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

(5)PUT 功能塊使用背景數據塊 DB2,管腳說明如下:

參數說明:

輸入接口參數:

REQ
: 系統時鐘 2Hz 的脈沖,在上升沿啟動發送作業
ID
: 連接號,要與連接配置中一致,創建連接時的連接號,如圖 72 所示
ADDR_1
:指向伙伴 CPU 接收地址區域
SD_1
:指向本地 CPU 發送地址區域

輸出接口參數:

DONE
:發送數據完成時,該位置 1
ERROR
:通信過程中有錯誤發生,該位置 1
STATUS
:有錯誤發生時,會顯示錯誤代碼

2. S7-300 側軟件編程

2.1 創建并定義 S7-300 的發送數據區 DB 塊。

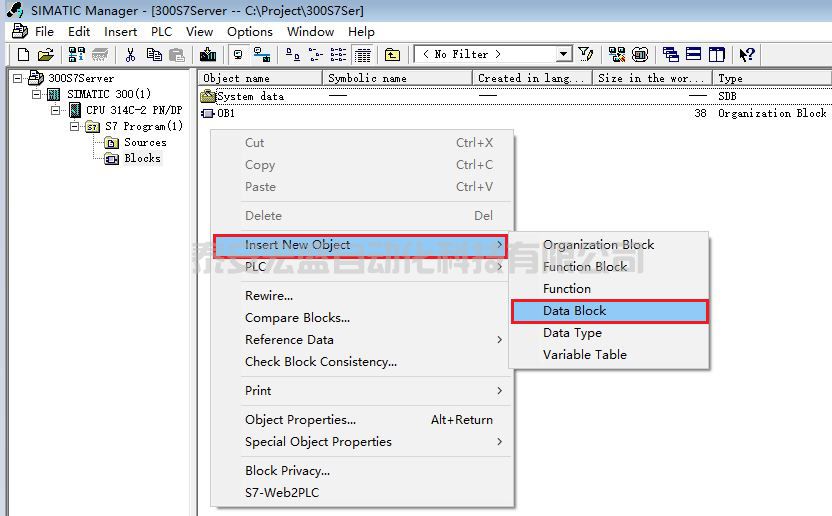

(1)添加 Data Block ,如圖 84 所示。

圖 84. 添加數據塊

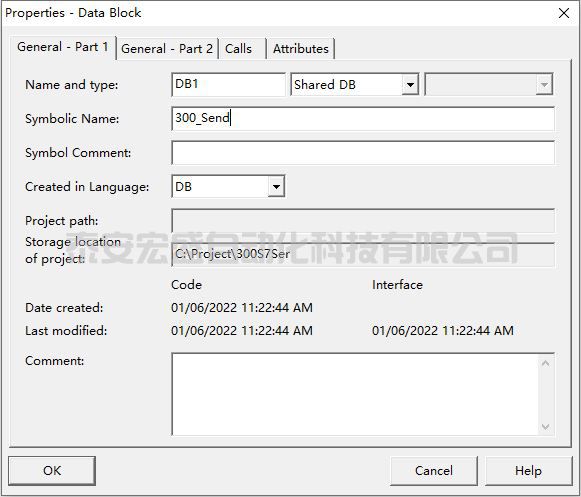

(2) 添加共享 DB1 ,作為發送數據區,如圖 85 所示。

圖 85. 定義發送數據塊

(3) 添加變量,類型為數組,如圖 86 所示。

圖 86. 修改數據類型

(4) 添加 10 個 BYTE 的數組變量,如圖 87 所示。

圖 87. 定義變量

2.2 創建并定義 S7-300 的接收數據區 DB 塊。

(1)添加 Data Block ,如圖 88 所示。

圖 88. 添加數據塊

(2) 添加共享 DB2 ,作為接收數據區,如圖 89 所示。

圖 89. 定義接收數據塊

(3) 添加變量,類型為數組,如圖 90 所示。

圖 90. 修改數據類型

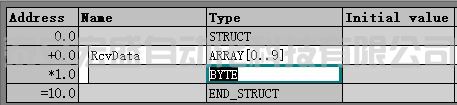

(4) 添加 10 個 BYTE 的數組變量,如圖 91 所示。

圖 91. 定義變量

3.5 下載程序并監控通信結果

下載兩個 CPU 中的所有程序,實現兩個 CPU 之間數據交換:

(1) 寫入 16 進制數據“ 01 02 03 04 05 06 07 08 09 10 ”,如圖 92 所示。

圖 92. CPU314C-2PN/DP 寫入數據

(2)監控結果如圖 93 所示。

圖93. 監控結果


QQ在線咨詢
聯系電話
17658151177
售后服務
17658151177
