西門子RS485中繼器使用說明
按照Profibus的規范，當網絡中的硬件設備超過32個，或者波特率對應的網絡通訊距離已經超出規定范圍時，就應該使用Profibus RS485中繼器來拓展網絡連接。中繼器設備使用起來比較簡單，這里僅就使用過程中容易出現問題的地方進行介紹。
1 RS485中繼器的介紹
首先還是介紹一下RS485中繼器的面板：

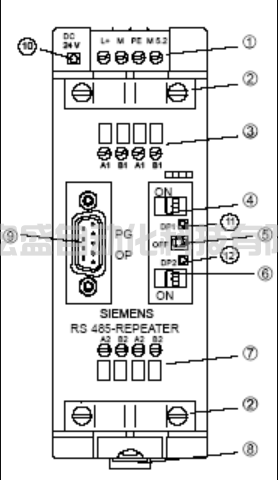

圖1 RS485中繼器
其中：
1) RS485中繼器的電源端子。其中“M5.2”是信號線“A、B”的 “信號地”；
2) 網段1和網段2的電纜屏蔽層接地；
3) 網段1的信號線端子；
4) 網段1的終端電阻設置；
5) 網絡開關，用于接通和斷開網段1、2；
6) 網段2的終端電阻設置；
7) 網段2的信號線端子；
8) 背板安裝彈簧片；
9) 用于PG/OP連接到網段1的接口；
10) LED 24V 電源指示燈；
11) 網段1的工作指示LED；
12) 網段2的工作指示LED；
注意：M5.2用于信號電壓測量時做為參考地，一般不接線。
2 RS485中繼器的功能
2.1 網段的劃分
RS485中繼器上下分為兩個網段，其中A1/B1 和 A1’ / B1 ‘ 是網段1的一個Profibus接口，A2/B2 和 A2’ / B2 ‘ 是網段2的一個Profibus接口，PG/OP 接口屬于網段1；信號再生是在網段1和網段2之間實現的，同一網段內信號不能再生；兩個網段之間是物理隔離的，因而RS485中繼器除了擴展網段外，還有一個作用就是可以進行網絡隔離。
2.2 網絡拓撲
A1/B1 和 A1’ / B1 ‘其實是一個Profibus接口的進口/出口的接線端子，就像Profibus接頭的進口/出口一樣，因而也涉及到終端電阻的設置問題，這也往往是在使用過程中容易出現錯誤的地方，這里做個詳細的說明：
1） 中繼器做為終端設備的網絡拓展

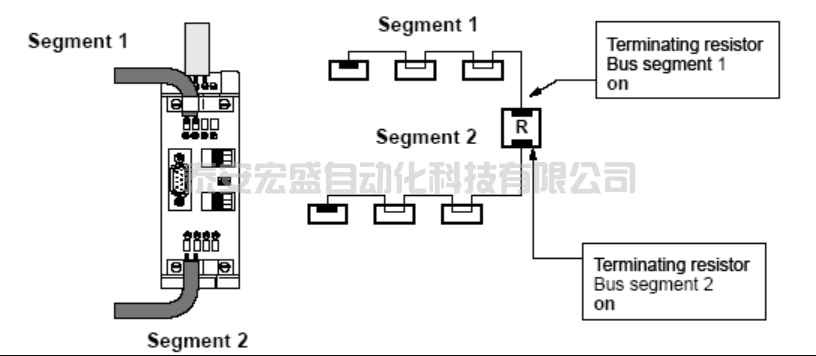

圖2 中繼器的網絡擴展連接
在這個網絡拓撲中，中繼器連接了網段1和網段2，由于中繼器內部是隔離的，因而做為網段1來講，中繼器就是該網段的一個終端設備，因而在網段1中，應該將Profibus網線接在A1/B1上，同時網段1的終端電阻設置為“On”；而網段2與網段1類似，也需要將電纜連接在A2/B2上，同時終端電阻設置為“On”。
由于在一個RS485物理網段中，只能夠連接32個物理設備，但RS485 中繼器本身也是一個特殊的DP從站設備，在網段1和網段2中，都分別占用一個物理位置（但不用分配站號），因而實際在這兩個網段中都只能再連接31個DP主站/從站設備。
這些都是物理連接上的限制，在STEP7組態中，網段1和網段2都屬于同一個邏輯網絡。整個網絡上從站的連接個數取決于DP主站的連接個數（包括RS485中繼器、OLM等設備）。
中繼器擴展的距離，假設1.5M bps的波特率時，通訊距離為200米，則網段1從最遠站到中繼器網段1之間的距離為200米，而從中繼器的網段2到最遠站還可以再擴展200米，這樣整個網絡的距離為400米。
2） 中繼器的一個網段做為中間設備的網絡拓展

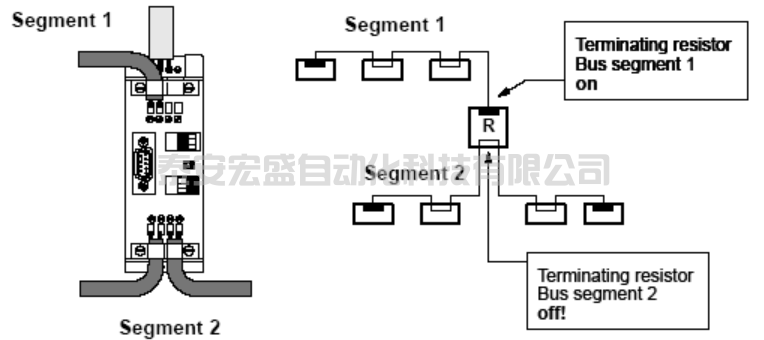

圖3 中繼器的一個網段做為中間設備的網絡拓展
該網絡拓撲中，網段1仍然時正常的連接，但網段2不是網絡終端設備了，而是網絡中間的一個設備，此時終端電阻應當設置在“Off”，而網段2上的兩個終端設備應分別設置終端電阻。
在這種網絡拓撲中，網段1的連接方式和距離和上一種方式相同，但網段2的擴展距離是從網段2的左、右兩個終端站點之間的距離（1.5M bps時200米）。
3） 中繼器在的兩個網段內都做為中間設備的網絡拓展

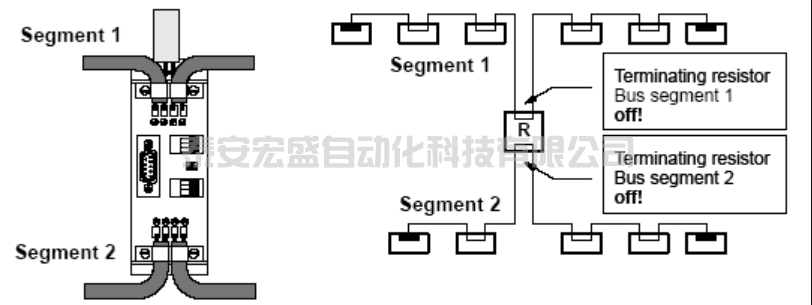

圖4 中繼器在的兩個網段內都做為中間設備的網絡拓展
此時，網段1和網段2都按照上一種拓撲中網段2的方式進行連接和拓展。即終端電阻為“Off”，網段1的總長度為200米（1.5M bps），網段2的總長度也為200米（1.5M bps）。兩個網段之間是電氣隔離的。
當網絡中的終端站出現斷電情況時，終端電阻也因無法得到電源而丟失（其實是電阻值發生變化），這將導致信號中斷或者出現亂碼，從而影響到另外一個網段甚至整個網絡的通訊質量，因而建議可以將兩個網段斷開，這樣可以避免網段之間的相互干擾。
3 中繼器的隔離接地
由于網段之間是隔離的，因而如果 斷開PE端時，可以將兩個網段分別按照接地和不接地的兩個網段進行連接操作。

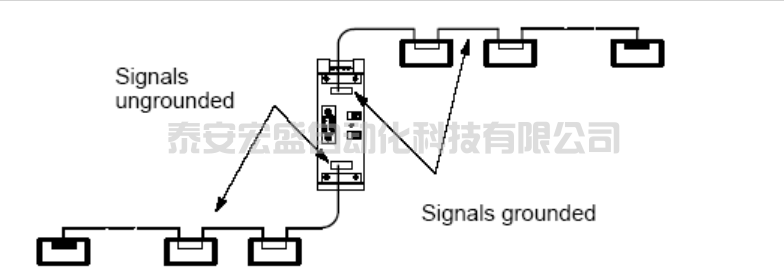

圖5 中繼器的接地和隔離
