在 STEP 7 Micro/WIN SMART里怎樣優化使用定時器?
限制:
1.在 STEP 7 Micro/WIN SMART里定時器的調用總數限制在 256,
2.S7-200 SMART 子程序多次調用時不能使用定時器，
考慮以上情況，用戶也可以使用BGN_ITIME和CAL_ITIME指令，可實現對位信號的計時功能。
接通延時定時器(“TON”) 和斷開延時定時器(“TOF”) ：
- 2 個(“T32” 和“T96”) 時基為 1 ms
- 8 個(“T33” 到“T36” 以及“T97” 到“T100”) 時基為 10 ms
- 182 個(“T37” 到“T63”以及“T101”到“T255”) 時基為 100 ms
帶記憶的接通延時定時器 (“TONR”) ：
- 2 個(“T0”和“T64”) 時基為 1 ms
- 8 個(“T1”到“T4”以及“T65”到“T68”) 時基為 10 ms
- 54 個(“T5”到“T31”以及“T69”到“T95”) 時基為 100 ms
圖1
定時器可以進行如下仿真而沒有限制:
注意：開始間隔時間指令讀取內置 1 毫秒計數器的當前值，并將該值存儲在 OUT 中。 雙字毫秒值的最大計時間隔為 2 的 32 次方或 49.7 天。

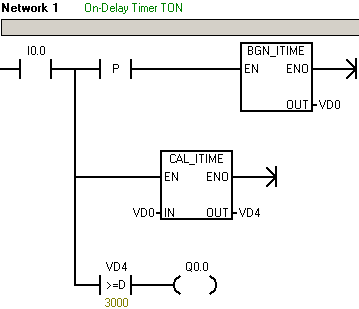

接通延時定時器
輸入點 I0.0 接通(上升沿) 3 秒后(3000 ms)， 輸出點 Q0.0 置位。
圖2

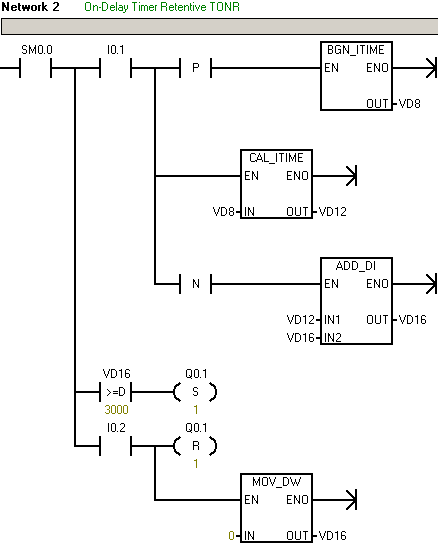

帶記憶的接通延時定時器
如果輸入點 I0.1 的接通時間等于或大于 3 秒 (3000 ms)，輸出點 Q0.1 置位。輸入點 I0.2 用于復位。
圖3

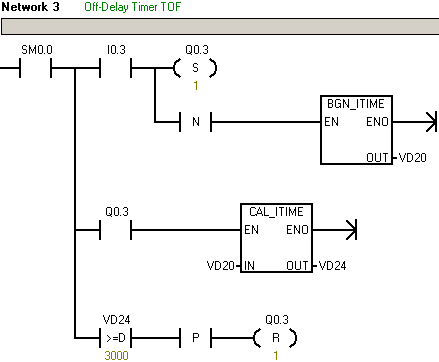

斷開延時定時器
輸入點 I0.3 斷開(下降沿) 3 秒 (3000 ms) 后，輸出點 Q0.3 復位。
圖4

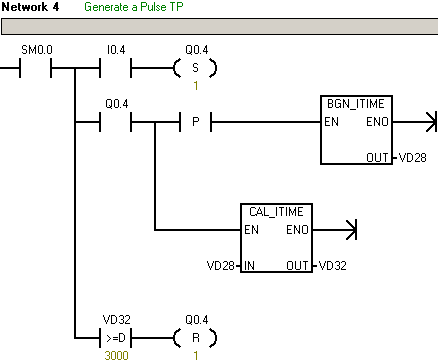

脈沖發生
通過激活(下降沿)輸入點 I0.4，輸出點 Q0.4 獲取一個持續 3 秒(3000 ms)的脈沖。
圖5
注意：
- 關于定時功能的更多的信息可參考STEP 7 Micro/WIN SMART幫助。
例程
1.BGN_ITIME/CAL_ITIME簡單使用例程
例程所需條件：
1、軟件版本：STEP 7-Micro/WIN SMART V2.3
2、SMART CPU固件版本:V1.0及以上
3、通訊硬件：TP電纜（以太網電纜）
所實現的功能：
針對上文的描述，可參看以下例程
程序下載掃碼關注公眾號菜單欄回復：優化定時器
2.可以多次調用的BGN_ITIME/CAL_ITIME子程序例程
例程所需條件：
1、軟件版本：STEP 7-Micro/WIN SMART V2.4
2、SMART CPU固件版本:V2.4及以上
3、通訊硬件：TP電纜（以太網電纜）
所實現的功能：

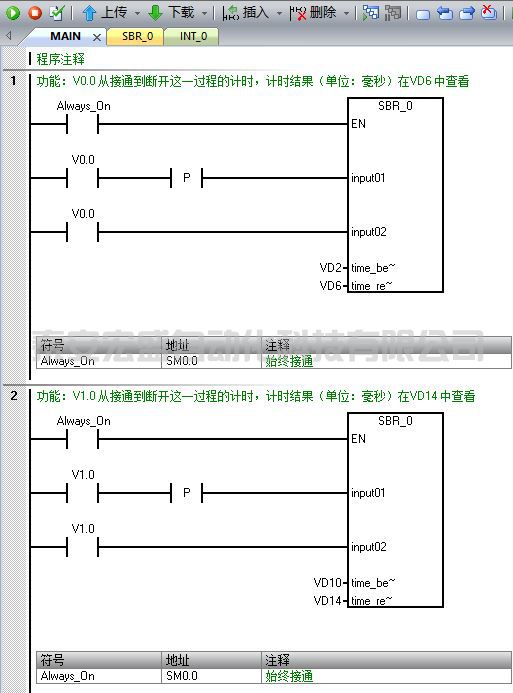

因S7-200 SMART PLC子程序多次調用時不能使用定時器，建議使用BGN_ITIME和CAL_ITIME指令，可實現對位信號的計時功能
本例中，可分別實現對V0.0及V1.0（用戶可更改為其它地址）由接通到斷開這一過程的計時；
圖6
程序下載掃碼關注公眾號菜單欄回復：優化定時器
免責聲明
本例程僅供參考，程序中的CPU版本、類型可能與用戶實際使用不同，用戶可能需要先對例子程序做修改和調整，才能將其用于測試。本例程的作者和擁有者對于該例程的功能性和兼容性不負任何責任，使用該例程的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保。
