F3

以下內容僅作為故障報警排查的指導，不具有絕對性，導致變頻器故障報警的原因很多，情況也較復雜，本文只是對常見的故障報警原因和處理方法進行說明，供參考。

故障名稱：直流母線欠電壓，是指變頻器的直流母線電壓超過欠電壓閥值

常見故障原因
1. 電源問題
? 進線電壓過低
? 有短時掉電的情況發生
? 進線缺相
2. 負載問題
? 沖擊性負載
3. 變頻器問題
? 一相整流橋不能導通
? 整流橋損壞
? 制動單元接線錯誤

常見處理辦法
1. 電源問題
? 檢查進線電壓
? 如果是瞬時掉電的情況，對于V20變頻器我們還可能嘗試用動態緩沖功能來避免變頻器欠電壓跳閘，設置P1240=3，靠降低輸出頻率來保持直流回路的能量。鉗形表測量三相輸入電流，如果三相輸入電流部平衡情況，可以檢查是否有虛接，否則變頻器整流橋出錯
2. 負載問題
? 避免由于負載突然增大導致直流母線電壓瞬間被拉低
3. 變頻器問題
? 在變頻器停止輸出的情況下檢查參數r0026（正常值為500-600），并用電壓表實測DC+,DC-兩端電壓，如果所測量值與r0026不符，說明直流回路的檢測回路存在問題，建議維修
? 檢查制動單元是否正確接入
注意：欠電壓閥值固化在變頻器中，該值無法修改，并且該故障無法屏蔽。
如果確實因為電源電壓不穩定，或者有瞬時跌落的情況，變頻器無法避免出現F0003故障，作為補救措施，可以考慮使用自動再啟動功能。

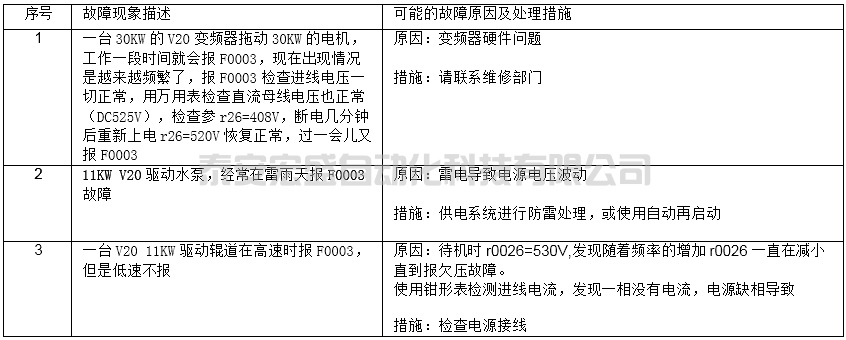

案例集
