與OMRON CJ、CS、CP PLC通訊示例
范例操作概述 此范例將介紹如何快捷簡易地建立WEINVIEW HMI與與OMRON CJ、CS、CP PLC通訊。注 意事項：通訊參數設置，通訊線接法。

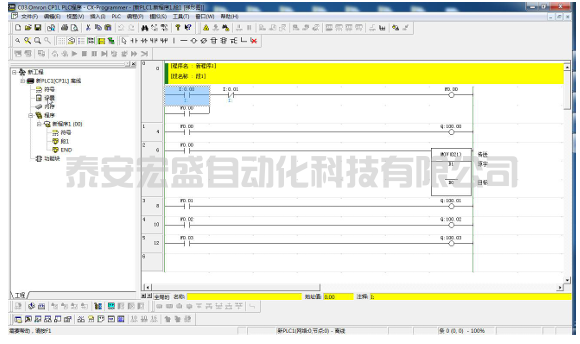

2. 規劃說明 (1) 新建簡單PLC示例程序，建立外部輸入點0.00,0.00，輔助繼電器W0.00，外部輸出 點100.00，數據寄存器D0，D1。

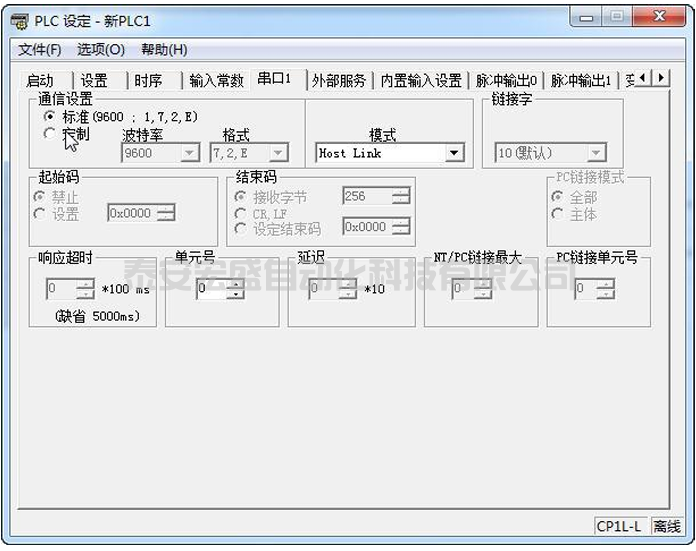

注意：外部輸入I的狀態取決于外部的物理開關狀態，Project工程里做指示燈顯示，不被直接用做開關量?？山柚o助繼電器控制輸出，如程序示例。 (2) PLC 通訊參數設置：OMRON CP系列 PLC在GX Programmer菜單欄，PLC——編輯— —設置，設置串口1通訊參數，默認通信設置其標準模式：9600,1,7,2，E可通訊。 亦可改為定制通訊參數，如波特率57600,7,2，E，Host Link模式。

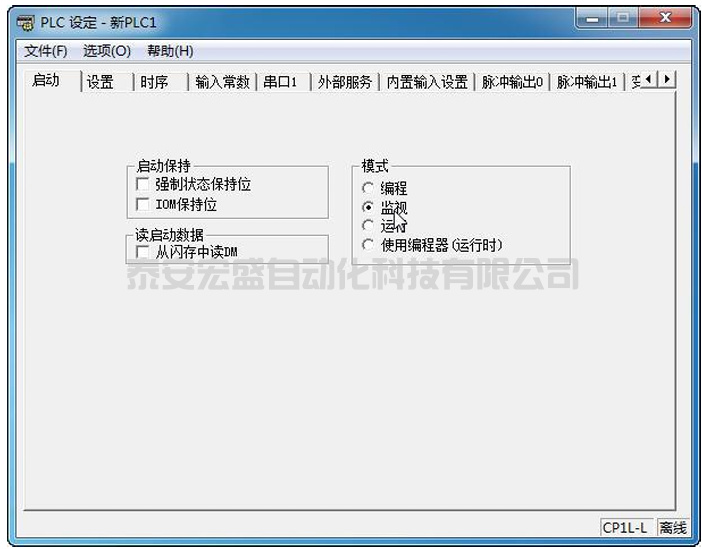

建議：在通信參數都設置正確，且與HMI通信參數一致情況下，若與OMRON CP1H PLC、OMRON CQM1H等型號無法建立通信或者元件無法控制時，可將其設置為監視模式，PLC 端設置如下圖所示：

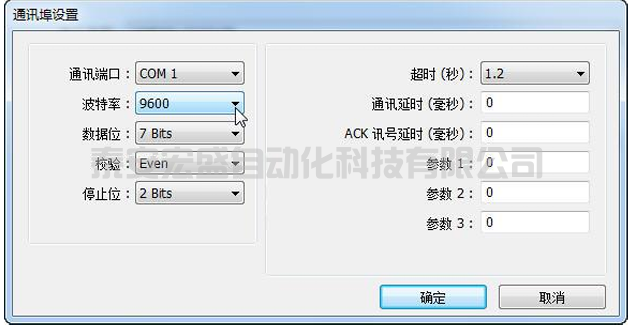

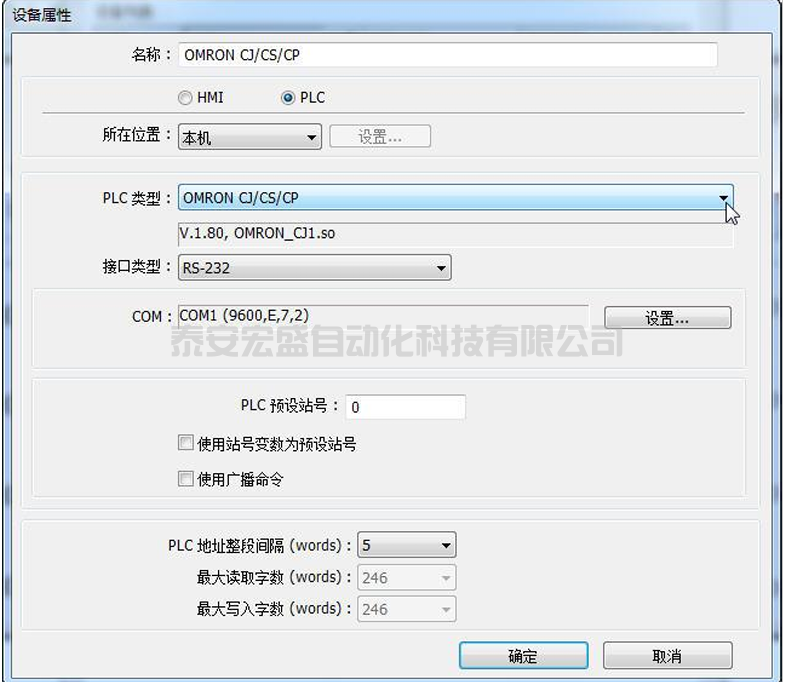

(3) EB8000 軟件,PLC 設備屬性通訊參數設置：通訊參數必須與第(2)步的串口1設置一 致，如波特率57600 bps,數據位7 bits,停止位2 bits，校驗E(偶校驗)。
注意：若想提高通訊速率，可提高波特率設置，如57600bps；此時若偶爾出現PLC No Response提示， 請適當修改通訊延時、ACK訊號延時，如分別設為2ms、3ms。

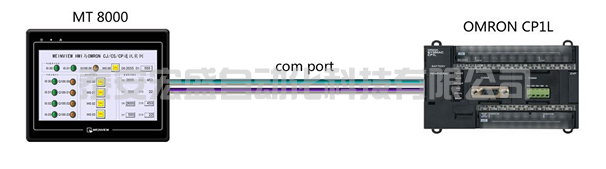

(4) 通訊線制作：EB8000軟件，說明——幫助主題——PLC連接手冊，可查詢通訊線接法。

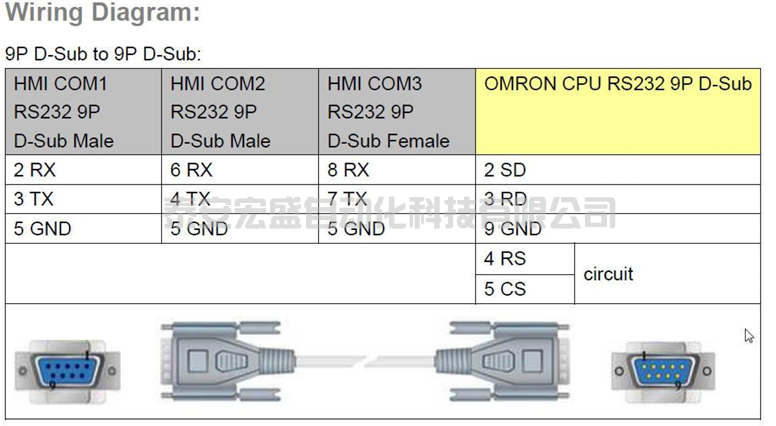

注意： 1、 MT系列（7寸以上）、TK6102i等接口類型為RS232，通訊端口為COM1，通訊線：屏（母頭） 3、2、5——PLC（公頭）3、2、9，4和5短接。
2、特殊情況：MT6050i、TK6070iH接口類型為RS232，通訊端口為COM1，通訊線：屏（母頭）6、 9、5——PLC（公頭）3、2、9，4和5短接。
說明： A、OMRON CJ/CS/CP驅動支持與OMRON CP1L, CP1H，CP1E，CJ1M, CJ2M, CJ1H, CJ1G, CS1H and CS1G等型號連接通訊。 B、OMRON C/CQM1 Series 驅動支持與OMRON C, CPM, CPL, CQM Series (Host Link Protocol)等型號 通訊，具體接線方法和參數設置，與上述示例類似，亦可參考“說明——幫助主題——PLC連接手冊”。 C、OMRON CJ1/CS1 (Ethernet)驅動支持與 OMRON CJ1M, CJ1H, CJ1G, CS1H, and CS1G. (Ethernet FINS)等型號通訊，具體接線方法和參數設置，與上述示例類似，亦可參考“說明——幫助主題——PLC 連接手冊”。

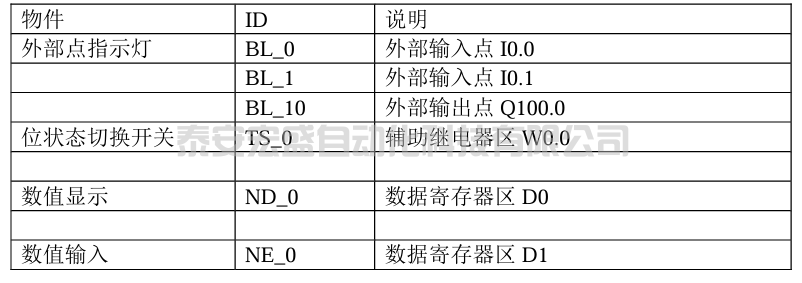

3. 元件列表
列表中項目說明此范例使用到的對象及功能說明。
下載掃碼關注公眾號菜單欄回復：WLOMRON
注釋：本例Project編輯軟件：EB8000V4.43版本<多語言版>，請用V4.43或更高版本打開。
