當使用ST語言編寫自鎖、互鎖、連鎖的具體程序時,我們需要定義輸入和輸出變量,并編寫邏輯來控制這些變量。以下是具體的程序示例:
自鎖ST程序:
假設我們有一個啟動按鈕 Start_Button 和一個停止按鈕 Stop_Button,以及一個輸出 Motor_Run 來控制電機。
PROGRAM Main
VAR
Start_Button : BOOL; // 啟動按鈕輸入
Stop_Button : BOOL; // 停止按鈕輸入
Motor_Run : BOOL; // 電機運行狀態輸出
END_VAR
// 初始化
Motor_Run := FALSE;
// 自鎖邏輯
IF Start_Button AND NOT Motor_Run THEN // 如果按下啟動按鈕且電機未運行
Motor_Run := TRUE; // 啟動電機
ELSIF Stop_Button THEN // 如果按下停止按鈕
Motor_Run := FALSE; // 停止電機
END_IF;

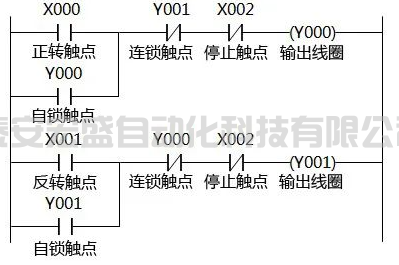

自鎖梯形圖程序:

互鎖ST程序:
假設我們有兩個輸出 Output1 和 Output2,它們不能同時被激活。
PROGRAM Main
VAR
Request_Output1 : BOOL; // 請求Output1的輸入
Request_Output2 : BOOL; // 請求Output2的輸入
Output1 : BOOL; // Output1的狀態輸出
Output2 : BOOL; // Output2的狀態輸出
END_VAR
// 初始化(雖然在這個簡單的示例中不是必需的)
Output1 := FALSE;
Output2 := FALSE;
// 互鎖邏輯
IF Request_Output1 AND NOT Output2 THEN // 如果請求Output1且Output2未激活
Output1 := TRUE;
ELSIF NOT Request_Output1 THEN // 如果不再請求Output1
Output1 := FALSE;
END_IF;
IF Request_Output2 AND NOT Output1 THEN // 如果請求Output2且Output1未激活
Output2 := TRUE;
ELSIF NOT Request_Output2 THEN // 如果不再請求Output2
Output2 := FALSE;
END_IF;

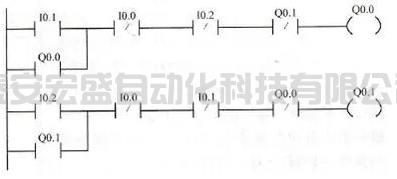

互鎖梯形圖程序:

連鎖ST程序:
PROGRAM Main
VAR
Safety_Door_Closed : BOOL; // 安全門關閉狀態輸入
Start_Button : BOOL; // 啟動按鈕輸入
Motor_Run : BOOL; // 電機運行狀態輸出
END_VAR
// 初始化(雖然在這個簡單的示例中不是必需的)
Motor_Run := FALSE;
// 連鎖邏輯
IF Safety_Door_Closed AND Start_Button THEN // 如果安全門關閉且按下啟動按鈕
Motor_Run := TRUE; // 啟動電機
ELSIF NOT Safety_Door_Closed OR NOT Start_Button THEN // 如果安全門未關閉或未按下啟動按鈕
Motor_Run := FALSE; // 停止電機
END_IF;
連鎖梯形圖程序:
