PID控制方法將偏差的比例（proportional）、積分（integral）、微分（derivative）通過線性組合構成控制量，對被控對象進行控制。

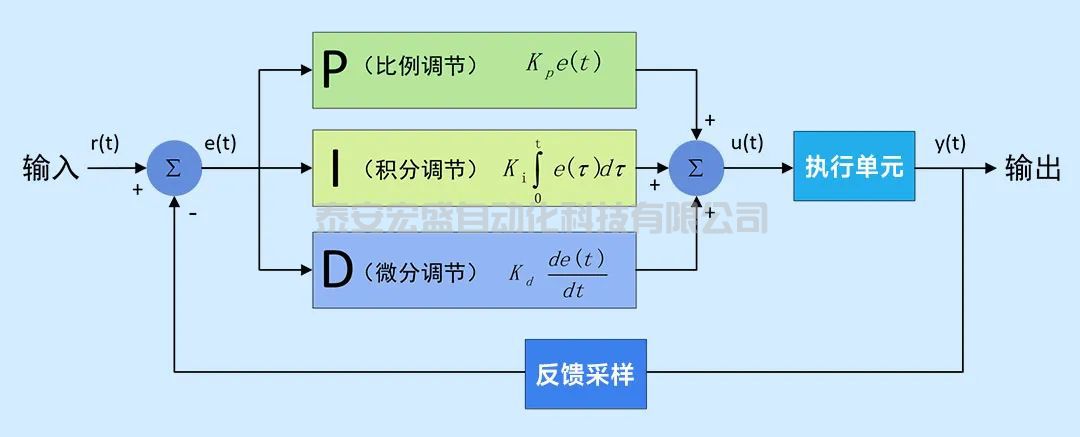

常規的PID控制系統如圖所示：

系統的輸入r(t)為控制量的目標輸出值，輸出y(t)為控制量的實際輸出值，e(t)為輸出量目標值與實際值的偏差量，PID算法的調控是基于e(t)進行的。

比例調節是基于實際值與目標值的偏差量進行線性調節，在系統中表現為Kpe(t)，Kp為比例增益。

比例增益Kp越大調節作用越激進，輸入輸出的微小偏差都會造成很大的調節動作；相反的Kp越小調節作用越保守，即使輸入輸出差異很大系統的調節效果都不太明顯。

積分調節是利用歷史偏差量的累計對系統輸出進行調節，在系統種表示為:

t

Ki∫  e(t)dt，Ki為積分增益。

0

積分調節的意義是消除系統的穩態誤差。積分增益Ki越大系統的穩態誤差消除的越快，Ki越小系統的穩態誤差越不易消除，系統的調節精度越差。但是Ki過大會在響應過程產生較大超調，導致積分飽和現象的產生。

微分調節是基于偏差量的變化速率（偏差求導）對系統輸出進行調節，在系統種表示為:

de(t)

Kd ————  ,Kd為微分增益。

dt

微分調節主要起到阻尼的作用，抑制超調。微分增益Kd越大，系統的穩定性越好，調節過程中曲線波動越小。但是Kd若設置過大會使得系統的調節時間增長，抗干擾性減弱。

偏差值在經過三種調節作用后會產生一個控制量u(t)，u(t)將通過執行單元控制輸出。系統將利用采樣單元將輸出反饋給輸入端進行偏差量計算。

常規PID控制系統中u(t)與e(t)之間的函數關系如下：

                t                  de(t)

u(t)=Kpe(t) +Ki∫  e(t)dt+Kd ————           式1

             0                        dt

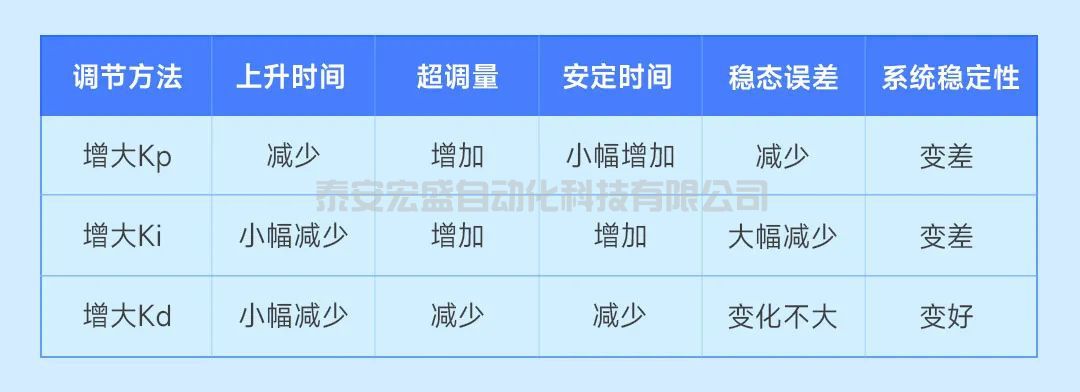

分別調節Kp、Ki、Kd參數對PID控制系統性能的影響如下表所示：

隨著計算機技術發展，目前多以微控制器或計算機為運算核心，利用軟件程序來實現PID控制和校正，也就是數字PID控制。常用的數字PID控制方法有：位置式PID、增量式PID以及步進式PID等。

由于計算機的運算是離散的，要想實現數字PID控制首先需要將連續函數進行離散化。

我們用誤差的累加替代積分運算，用誤差的差分代替微分運算，可得：

k

u(k)=Kpe(k)+ki  ∑  e(j)+kd(e(k)-e(k-1))      式2

j=0

其中k為采樣序列號(k=0,1,2,3......)，e(k)為第k次采樣時的誤差值，e(k-1)為第k-1次采樣時的誤差值u(k)為第k次采樣時控制量的輸出值。在位置式PID中輸出u(k)直接控制待控制對象，u(k)的值和控制對象是一一對應的關系。

從式2可以看出，位置式PID需要計算第k次和k-1次的誤差，控制器會對偏差進行累加，這樣會使得系統的運算量變大，占用內存過多，給計算機帶來負擔。

同時，控制器的每次輸出u(k)都和過去的狀態有關，u(k)的大幅變化會導致執行機構的狀態大幅變化，系統抗干擾能力差。

為了改善這些問題，有學者提出了數字PID的另外一種實現方法——增量式PID。

增量式PID的輸出是對被控對象的增量?u(k)，而不是實際的控制量大小。

?u(k)=u(k)-u(k-1)

        =kp(e(k)-e(k-1))+kie(k)+kd(e(k)-2e(k-1)+e(k-2))

        =a0e(k)+a?e(k-1)+a?e(k-2)

其中a0=kp+ki+kd, a?=-Kp-2kd,a?=kd。

從上式可以看出增量式PID跟k時刻、k-1時刻、k-2時刻的偏差都有關系，但是不會對偏差進行累積，所以相比位置式PID的計算量要小，也不會跟過去的偏差有關聯，所以控制系統的穩定性好。

當PID系統的設定值發生較大的突變時，系統很容易產生超調，影響其穩定性。為了避免階躍信號帶來的不利影響，有學者提出了步進式PID。

步進式PID不對階躍信號進行直接響應，而是按照設定的步進規則逐漸增加設定值，使得信號逐步靠近目標值，這樣被控對象運行平穩，避免了因突變帶來的超調。

這種方法并未改變PID算法結構本身，而是對設定值進行步進處理，使其不產生突變。步進處理方法有很多種，最為常見的是建立一個線性變化函數，確定變化步長，當檢測到目標值發生變化后按照步長逐步調整設定值。

Ys=Yn+kT

其中Ys為設定目標值，Yn為當前目標值，T為步長，k為變化系數。當檢測到目標值增加時k=1，當目標值不變時k=0，當目標值減小時k=-1。

步進式PID雖然可以減少階躍信號帶來的干擾，但是也會讓系統的響應速度變慢，可以調節步長來平衡兩者之間的關系。步長越小運行越穩定，系統響應速度越慢，反之亦然。

三、PID算法優化

若系統持續存在一個方向的偏差時，PID控制器的輸出由于積分作用不斷累加而增大，從而導致控制器輸出產生超調進入飽和區。

當系統出現反向偏差時，由于輸出飽和而不能對反向的偏差進行快速響應，這種現象稱為積分飽和。

常用抑制PID積分飽和方法有：積分分離法、遇限削弱積分法以及變速積分法等。

PID算法中微分項與偏差的變化速率有關。如果系統存在頻率較高的干擾或突變等情況時，微分項的數值會不斷跳變，使控制過程產生系統振蕩，影響控制系統的穩定性。

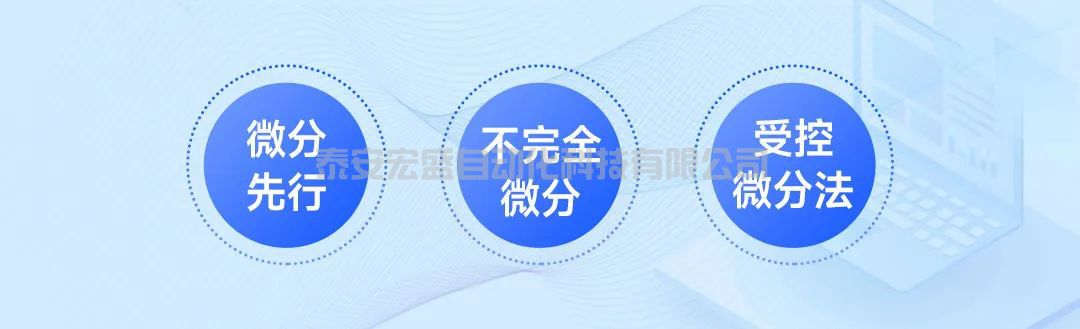

常用的微分環節優化方法如下：

所謂串級PID，就是采用多個PID控制器串聯工作，外環控制器的輸出作為內環控制器的設定值，由內環控制器的輸出去操縱外環控制器，從而實現外環被控量的控制效果。串級PID能夠有效改善控制質量，在過程控制中應用廣泛。

控制系統以外環控制器為主導，保證外環主變量穩定為目的，兩個控制器協調一致，互相配合。外環控制器按負荷和操作條件的變化不斷糾正內環控制器的設定值，使內環控制器的設定值適應負荷和操作條件的變化。

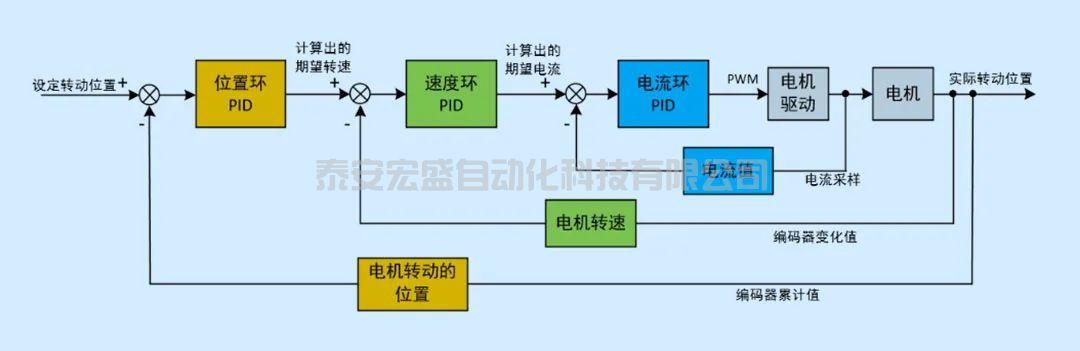

在電機控制中串級PID十分常見，常用的位置環+速度環+電流環控制結構如圖。

在PID控制方法中P、I、D是三種不同的調節作用，在實際應用時可根據需求對三種調節作用進行靈活組合，這也是PID控制方法的魅力所在，它的結構決定了它在實際應用中的多樣性與靈活性。

本篇主要從PID原理、數字PID實現方式以及算法優化方面進行了簡單介紹，希望能夠?qū)Υ蠹覍W(xué)習PID算法有所幫助。
