項目組態階段，可以通過多種不同方式對HMI組態進行仿真測試。本文檔主要介紹了使用TIA Portal V16將HMI和PLC程序均進行仿真通訊的方法。

1. 組態PLC和HMI項目

• 1.1 添加PLC設備

在項目中添加新設備->控制器->SIMATIC S7-1500->CPU->CPU 1517-3 PN/DP， 在PLC變量表中添加4個變量。

• 1.2 添加HMI設備

在項目中添加新設備-> HMI-> SIMATIC 精智面板->15” 顯示屏-> TP1500 Comfort 。

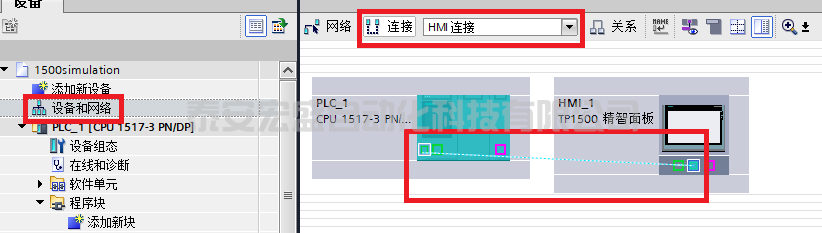

在“設備和網絡”中單擊選擇“連接”，選擇“HMI連接”，將相同顏色的端口進行拖拽，從而創建集成連接“HMI_連接_1”。

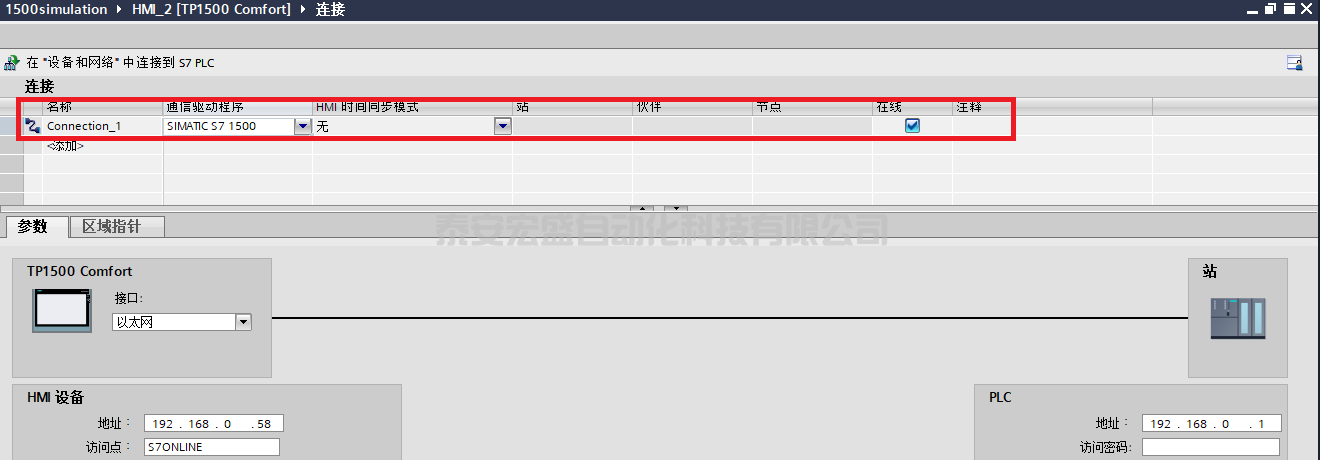

創建的集成連接可以在HMI設備下的連接中顯示。

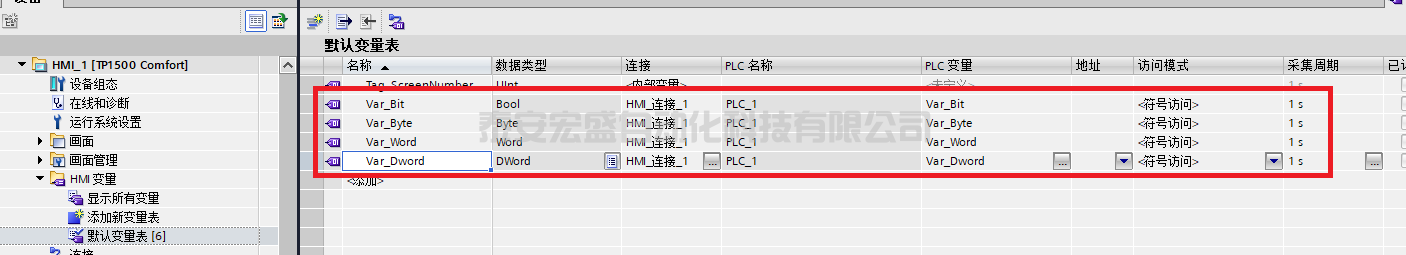

在HMI變量表中創建對應的變量。

2.仿真PLC和HMI項目

• 2.1 在控制面板中設置PG/PC接口參數

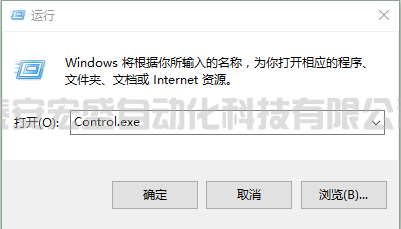

通過鍵盤“Win+R”，打開 “運行” 對話框，輸入“Control.exe"，單擊確定。

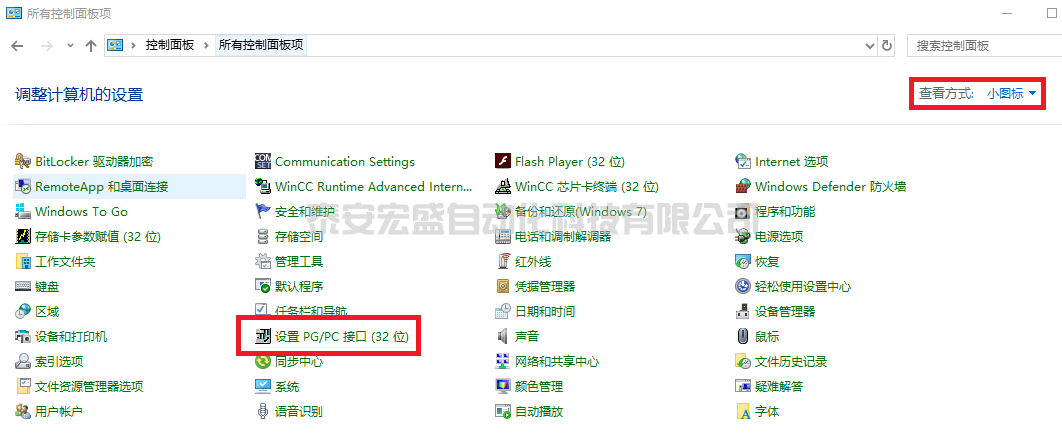

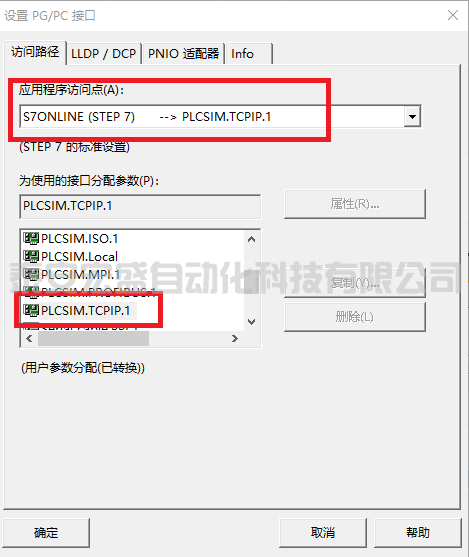

• 2.2 打開電腦的控制面板，查看方式選擇小圖標，選中“設置 PG/PC 接口 (Set PG/PC Interface)”.在“ 應用程序訪問點（Access Point of the Application）”的下拉列表中選擇 “S7ONLINE (STEP7)”，在 “ 為使用的接口分配參數(Interface Parameter Assignment Used)”中選擇電腦實際網卡，同時不要選擇帶“Auto”單詞的選項。



• 2.3 仿真PLC項目，將項目下載至PLCSIM中

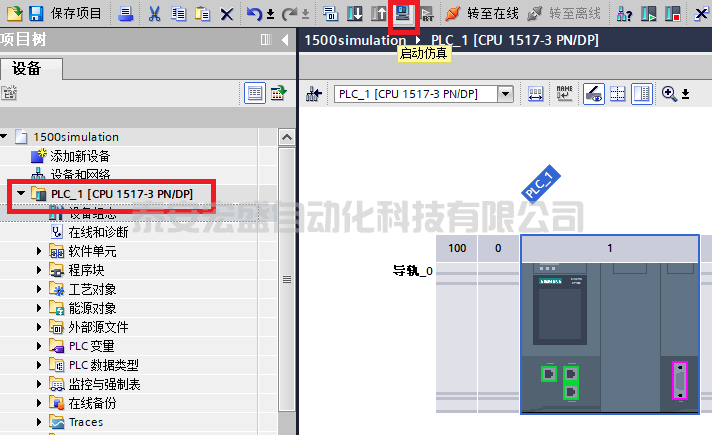

選擇PLC設備，點擊啟動仿真。

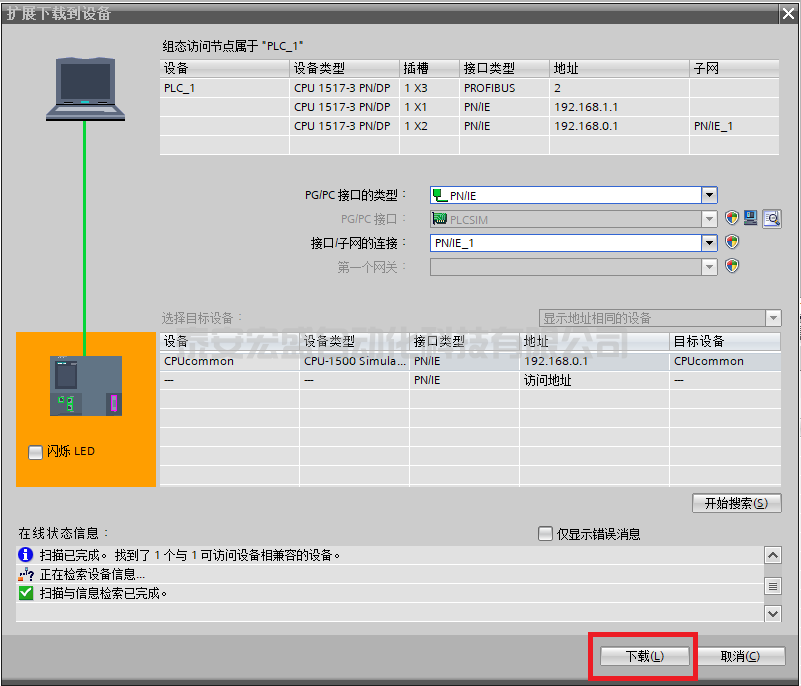

啟動PLCSIM后，下載PLC項目。

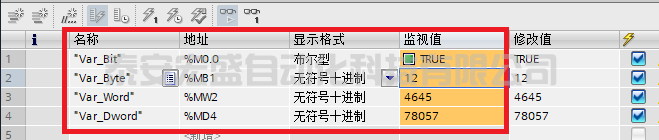

啟動PLCSIM后，在PLC側監控表中修改變量的數值。





• 2.4 仿真HMI項目

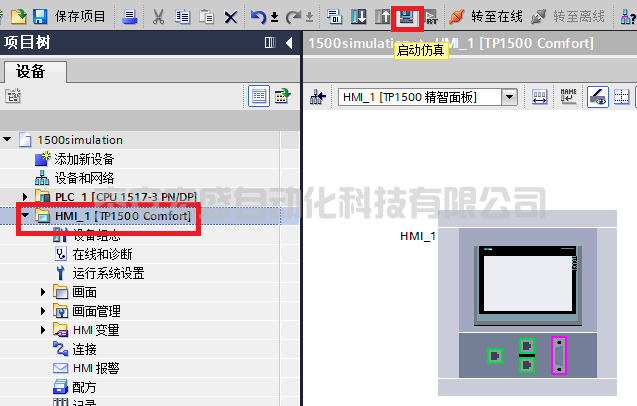

選擇HMI設備啟動仿真。

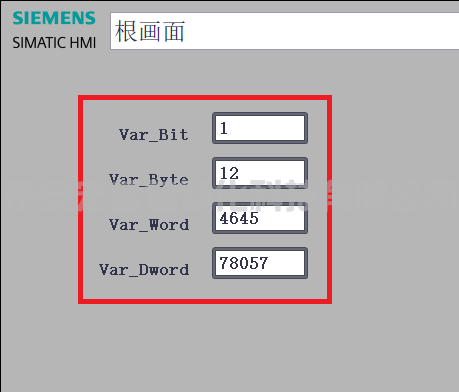

HMI仿真后可以準確顯示PLC變量的數值，證明兩者聯合仿真已經連接成功。



3. 注意事項

• 3.1 觸摸屏如何與S7-1200PLC仿真連接通訊，可以參考上述步驟。
• 3.2 觸摸屏與S7-1200/1500PLC仿真連接失敗可能的原因

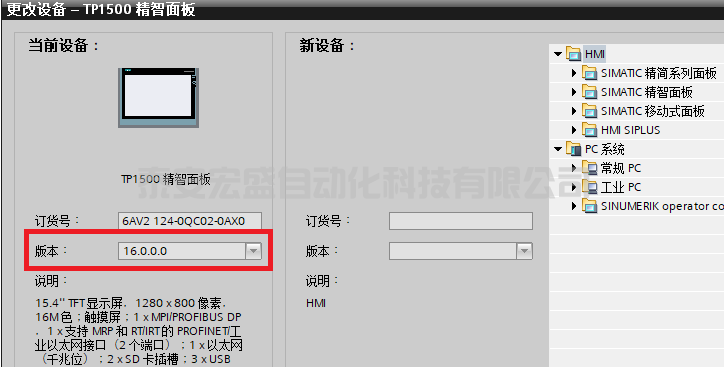

如果想使用 V14 版本或更高版本的 PLCSIM通過精智面板進行仿真，則精智面板的設備版本必須為 14.0.0.0 或更高。

此要求也適用于二代精簡面板。

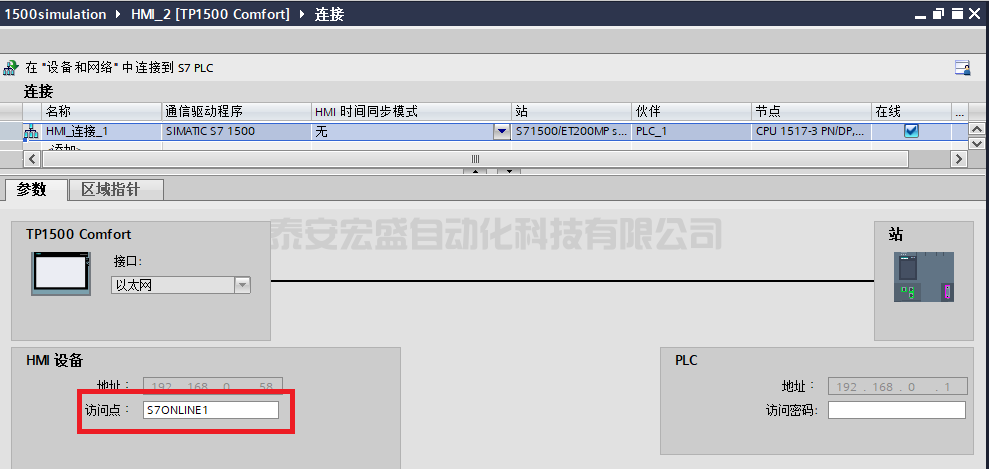

HMI 連接中訪問點參數與設置PG/PC 接口中應用程序訪問點參數不一致。





HMI設備不支持通過非集成連接的方式與仿真的PLC進行通訊。
